Creación de un límite por restos del modelo de restos

En el ejemplo se explica cómo crear un límite por restos del modelo de restos. Se utiliza el modelo Cowling.dgk en la carpeta de Ejemplos.

1. Cree un Bloque y defina una Herramienta esférica de 10 mm.

   Asegúrese de que el bloque se extiende por encima de la parte superior del modelo.

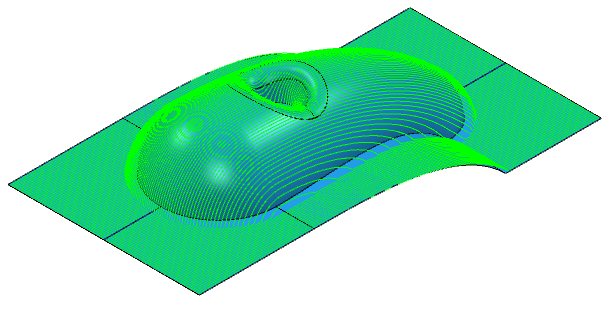

2. Cree una trayectoria de Acabado raster.
3. En el menú contextual de Modelos de restos, seleccione Crear modelo de restos. Se crea un modelo de restos llamado 1.
4. En el cuadro de diálogo de Modelo de restos se muestra:
   1. Cambie el valor de Paso lateral a 0,1.
   2. Haga clic en Aceptar.
5. En el menú contextual del modelo de restos individual:
   1. Seleccione Aplicar > Trayectoria activa: inicio. Se añade el Bloque y la trayectoria actualmente activa al Modelo de restos.
   2. Seleccione Calcular.

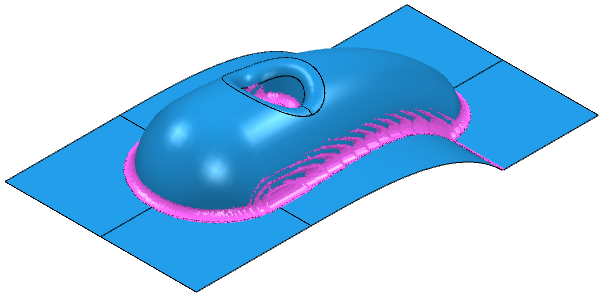

   3. Seleccione Opciones de dibujo > Mostrar el material restante.

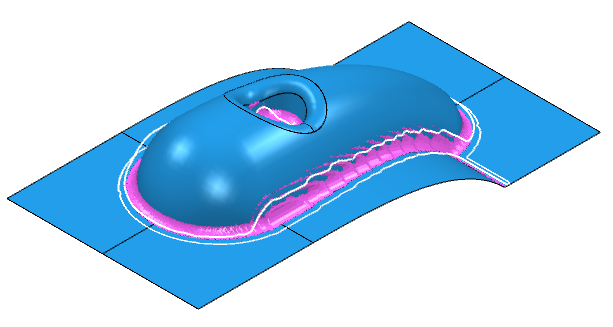

6. Cree un límite basado en este modelo de restos. En el menú contextual de Límites, seleccione Crear límite > Resto del modelo de restos. Se abre el cuadro de diálogo de Límite por restos del modelo de restos.
   1. Seleccione el Modelo de restos 1.
   2. Seleccione la herramienta que desea utilizar para el límite, en este caso BN10.
   3. Haga clic en Aplicar para crear el límite.
