Utilice la página de Desbaste de ranurado torneado para mecanizar una figura de ranurado en una pieza torneada.
Estilo — Seleccione una opción para especificar qué se mecaniza primero, la profundidad o la anchura del ranurado.
- 1º profundidad — Mecaniza la profundidad completa del ranurado antes de moverse lateralmente.
- 1º anchura — Mecaniza la anchura completa del ranurado antes de moverse verticalmente.
1º carga en centro — Seleccione esta opción para comenzar con un movimiento de carga en el centro del ranurado.
En las figuras de ranurado con ángulos, cuando se selecciona la opción 1º carga en centro, la parte recta del ranurado se desbasta en primer lugar seguida de las partes con ángulos, que se desbastan por separado. Por ejemplo, la zona roja
se desbasta en primer lugar, para después desbastar las zonas amarillas
.
Debajo de la línea central — Seleccione esta opción para que la herramienta trabaje en el lado X negativo de la línea central de torneado.
Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.
Dirección de corte — Seleccione una opción para configurar la dirección de corte de la herramienta:
- Positiva — La herramienta corta en la dirección positiva del eje de corte, que depende del Ciclo seleccionado.
- Giro — La herramienta corta en la dirección +Z.
- Cara — La herramienta corta en la dirección +X.
- Cara posterior — La herramienta corta en la dirección +X.
- Negativa — La herramienta corta en la dirección negativa del eje de corte, que depende del Ciclo seleccionado.
- Giro — La herramienta corta en la dirección -Z.
- Cara — La herramienta corta en la dirección -X.
- Cara posterior — La herramienta corta en la dirección -X.
Espesor — Introduzca la cantidad de material a dejar en la pieza. Haga clic en el botón de Espesor
para que el recuadro de Espesor se divida en Espesor radial
Espesor axial
. Utilícelos para especificar valores independientes de Espesor radial y axial. Valores de Espesor radial y axial distintos son útiles para piezas ortogonales. Es posible utilizar un espesor independiente en piezas con paredes inclinadas, aunque es más difícil predecir los resultados.
Espesor radial — Introduzca el desfase radial de la herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las paredes verticales.
Espesor axial — Introduzca el desfase de la herramienta, únicamente en la dirección del eje de herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las caras horizontales.
Profundidad de corte — Introduzca el incremento de un paso para cada pasada de desbaste.
Paso lateral — Defina la distancia entre cada paso de corte como un porcentaje de la anchura de la herramienta.
Dist. retracción picada — Indique la distancia de retracción de la herramienta entre movimientos de carga.
Distancia levantada lateral — Introduzca la distancia a la que mover la herramienta después del mecanizado de carga, en la dirección opuesta a la dirección de corte. Este valor se ignora en el movimiento de retracción al final del primer movimiento de carga.
En esta pieza hay una figura de ranurado coloreada de rosa:

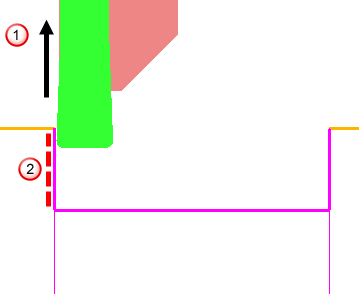

El comportamiento por defecto es que la herramienta se separe de la pieza formando 90
, como se muestra en la siguiente imagen con , después de cada mecanizado de carga. Consecuentemente, la herramienta entra en contacto con material sin cortar, en , cuando la herramienta está retrocediendo a la velocidad de avance rápido por el eje X:

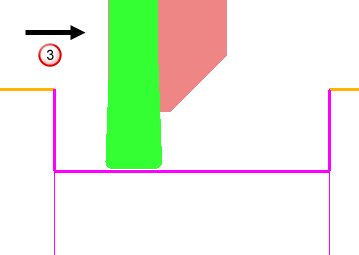

Es posible evitarlo utilizando el atributo de Dist. levantada lateral, que separa la herramienta a lo largo del eje Z
, antes de iniciar la levantada.
Espera — Introduzca el número de segundos que desea esperar después del movimiento de carga.
