Creación de una trayectoria de mecanizado de nervios

El ejemplo explica cómo crear una trayectoria de mecanizado de nervios. Se utiliza el modelo Ribs_multi.dmt en la carpeta de Ejemplos y un bloque rectangular simple.

En este ejemplo los nervios son más anchos que en un típico modelo con nervios ya que ayuda a entender el proceso.

1. Cree una herramienta cónico esférica con:
   1. Un Diámetro de 25.
   2. Un Radio de punta de 7.
   3. Un Ángulo conicidad de 25.
   4. Una Longitud de 125.
2. Haga clic en la pestaña de Inicio > panel de Crear trayectorias > Trayectorias para abrir el cuadro de diálogo del Selector de estrategias.
3. En la categoría de Nervios seleccione Mecanizado de nervios.

   Se abre el cuadro de diálogo de Mecanizado de nervios.

4. Haga clic en el botón de Patrón de nervios para acceder a la pestaña de Editor de patrones de nervios.

   Se cambia automáticamente la vista a la vista sobre el eje Z.

5. Haga clic en la pestaña de Editor de patrones de nervios > panel de Crear > Líneas > Línea simple.

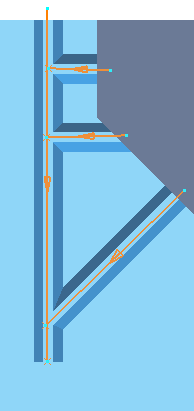

6. Trace la línea central aproximada de los cuatro canales como cuatro líneas.

   Para completar el mecanizado de cada canal, las líneas tienen que extenderse más allá del extremo abierto de los canales. La dirección de cada línea determina la dirección de mecanizado. Porque la mayoría de las herramientas de mecanizado de nervios se rompen al realizar el movimiento de carga, lo mejor es iniciar cada línea desde el extremo abierto del canal.

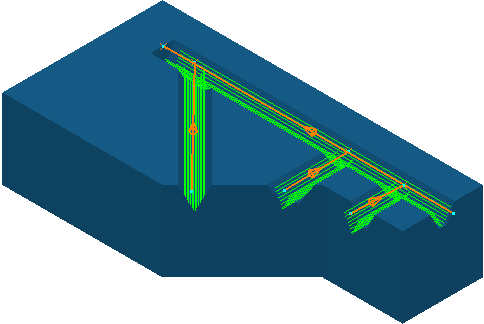

7. Si no puede ver la dirección de las líneas, haga clic en la pestaña de Editor de patrones de nervios > panel de Dibujar > Instrumentación.
8. Haga clic en la pestaña de Editor de patrones de nervios > panel de Finalizar > Iniciar el editor de superficies de nervios para visualizar la pestaña de Editor de superficies de nervios.

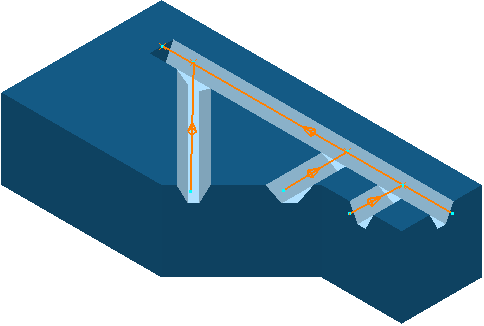

9. Haga clic en la pestaña de Editor de superficies de nervios > panel de Superficies > Seleccionar automáticamente para seleccionar todas las paredes y las superficies base del canal.



10. Haga clic en la pestaña de Editor de superficies de nervios > panel de Finalizar > Aceptar. Se cierra la pestaña de Editor de superficies de nervios y se abre el cuadro de diálogo de Mecanizado de nervios.
11. En el cuadro de diálogo de Mecanizado de nervios:
    1. Seleccione un Estilo de Paredes de nervio.
    2. Introduzca un Paso vertical máximo de 3.
    3. Haga clic en Calcular.

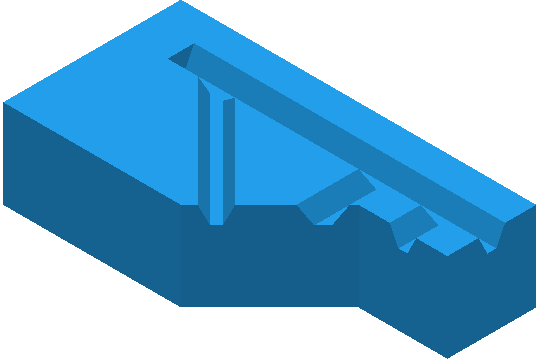

    Se crea la trayectoria de herramienta de mecanizado de nervios.
