Selección automática de agujero

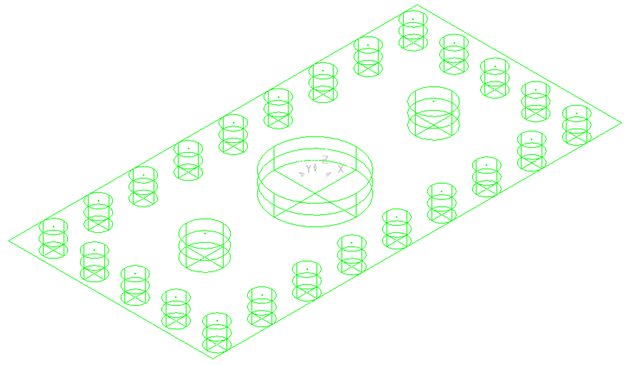

Tomando el ejemplo siguiente, que tiene:

• veinticuatro agujeros de 10 mm
• dos agujeros de 18 mm
• un agujero de 40 mm.

1. Muestre el cuadro de diálogo de Selección de figuras:
   • En el menú contextual de Conjuntos de figuras de agujero, seleccione Seleccionar agujeros; o
   • En el cuadro de diálogo de una estrategia de Taladrado, haga clic en el botón de Seleccionar.

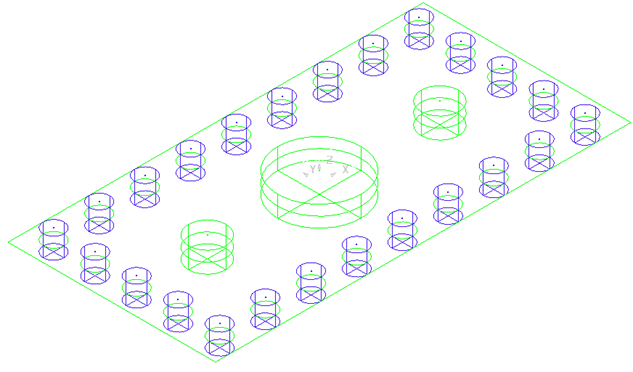

2. En el área del Diámetro, haga clic en 10.00 y luego en . Esto introduce Diámetro 10 en el área de Filtro de selección. Ahora todos los agujeros de 10 mm están seleccionados.



3. A continuación, siga los mismos pasos para los agujeros de 18 mm.

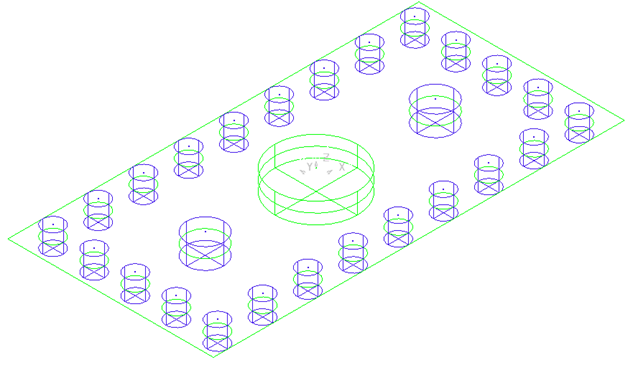

   Ahora todos los agujeros de 18 mm están seleccionados.

4. Por último, siga los mismos pasos para el agujero de 40 mm.

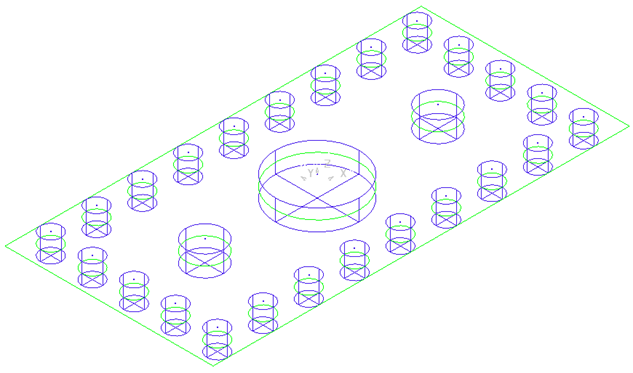

   El agujero de 40 mm está seleccionado.

Para obtener más información, consulte Seleccionar figura.
