El cuadro de diálogo de Seleccionar los componentes de contrasalidas selecciona las superficies con contrasalidas en su totalidad o parcialmente. Para abrir el cuadro de diálogo, en el menú contextual de Modelos, seleccione Herramientas de selección > Seleccionar los componentes de contrasalidas.
El sombreado de contrasalidas necesita la orientación correcta de superficie del modelo.
Las opciones de Orientar la superficie permiten orientar correctamente el modelo.
- Orientar todo — Haga clic para invertir automáticamente la orientación de todas las superficies que están incorrectamente orientadas en la vista actual.
- Orientar seleccionado — Haga clic para invertir automáticamente la orientación de todas las superficies seleccionadas que están incorrectamente orientadas en la vista actual.
Áng. desmoldeo — Introduzca el ángulo de desmoldeo. Es un ángulo incluido en la pared de un molde, de forma que la apertura de la cavidad es más ancha que la base, para poder expulsar la pieza con mayor facilidad. Esta opción selecciona las superficies con contrasalidas menores o iguales que este valor.
Ajustar áng. desmoldeo — Con esta opción se seleccionan las superficies con contrasalidas iguales que el ángulo de desmoldeo (no se seleccionan las superficies con contrasalidas menores).

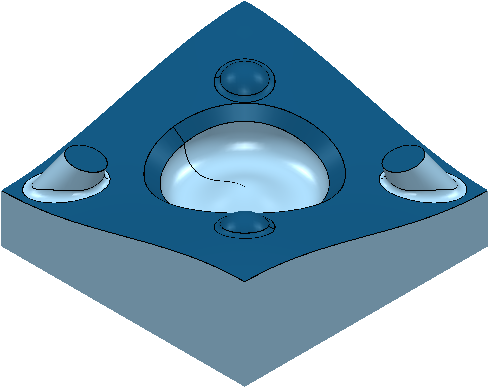

Incluir parcialmente componentes contrasalidas — Con esta opción se seleccionan las superficies que tengan una zona de contrasalidas.

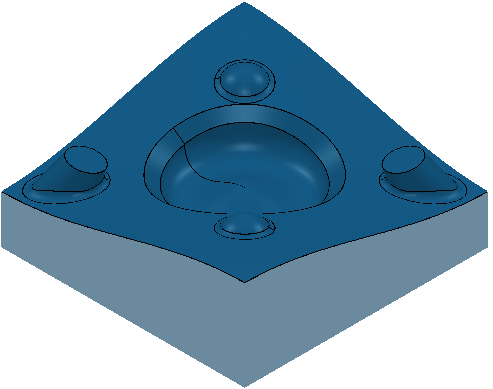

Cuando está sin seleccionar, se seleccionan las superficies con contrasalidas.
Seleccionar Incluir parcialmente componentes contrasalidas selecciona como mínimo tantas superficies como cuando está sin seleccionar.
