Creación de una caña de herramienta

El ejemplo explica cómo crear una caña para una herramienta específica.

1. Haga clic con el botón derecho sobre la herramienta en el explorador.
2. En el menú contextual de la herramienta individual, seleccione Configuraciones.
3. Seleccione la pestaña de Caña en el cuadro de diálogo de Herramienta.
4. Haga clic en el botón Añadir componente para añadir la primera parte de la caña.
5. Introduzca los siguientes valores en la zona de Dimensiones de la pestaña de Caña:
   1. Diámetro superior — 15
   2. Diámetro inferior — 15
   3. Longitud — 20
6. Haga clic en el botón Añadir componente de nuevo para añadir la segunda parte de la caña de la herramienta.
7. Introduzca los siguientes valores en la zona de Dimensiones de la pestaña de Caña:
   1. Diámetro superior — 25
   2. Diámetro inferior — 25
   3. Longitud — 20

   Para editar componentes individuales de la caña, en la zona de Componentes, seleccione la parte de la caña que desee editar. La parte seleccionada pasa a ser verde pálido y los valores se muestran en la zona de Dimensiones para su edición. Para borrar un componente individual de la caña, en el área de Componentes, seleccione el componente de caña que desea borrar y haga clic en el botón Eliminar el componente de la caña.

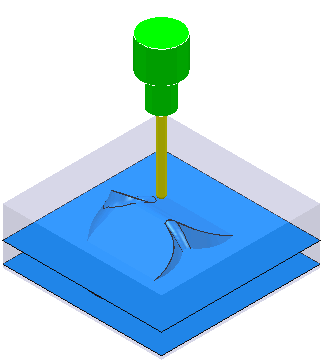

8. Haga clic en Cerrar. La herramienta y la caña se muestran en la ventana de gráficos:
