Los efectos de los Límites del ángulo de dirección del eje se ven mejor en un ejemplo. El siguiente ejemplo utiliza Knob.dgk de la carpeta de Ejemplos.
- Cree una trayectoria de Acabado por proyección de superficie con una Dirección del patrón de V. Seleccione la superficie esférica y cree la trayectoria con una Herramienta esférica de 10 mm y un Paso lateral de 5. Establezca Eje de herramienta en Frontal/Lateral con ángulos de inclinación Frontal y Lateral de 0
.
No cierre el cuadro de diálogo de Acabado por proyección de superficie.
- Adjunte la herramienta a la trayectoria (seleccionando Simular desde el inicio en el menú contextual de la trayectoria individual), y mueva la herramienta a lo largo de la trayectoria (con
+ CTRL + Mayús), para ver el ángulo de la herramienta a medida que se crea la trayectoria. Para ver la herramienta sombreada, seleccione Sombreado en el menú contextual de la herramienta individual. - Haga clic en
para crear una copia de esta trayectoria. - En la página de estrategia, haga clic en
para abrir la página de Eje de herramienta y seleccione la opción de Límites del eje de herramienta para abrir la página de Límites del eje de herramienta. - En la página de Límites del eje de herramienta:
- Seleccione el Modo de Eliminar la trayectoria.
- Un Inicio del ángulo de elevación de 0 y un Final de 90.
- En la ventana de gráficos, seleccione la superficie esférica y haga clic en Calcular en el cuadro de diálogo de Acabado por proyección de superficie para volver a calcular la trayectoria.

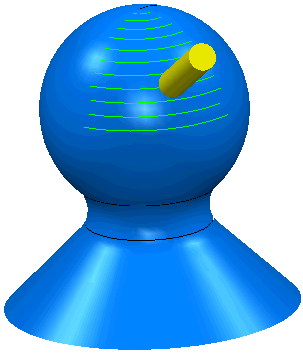

Solo se crea una parte de la trayectoria (hasta que se alcanzan los límites del Ángulo de elevación.)
- Repita los pasos 3 a 5, pero, esta vez, en la página de Límites del eje de herramienta, cambie el Modo a Mover el eje de herramienta y mantenga un Inicio del ángulo de elevación de 0 y un Final de 90.

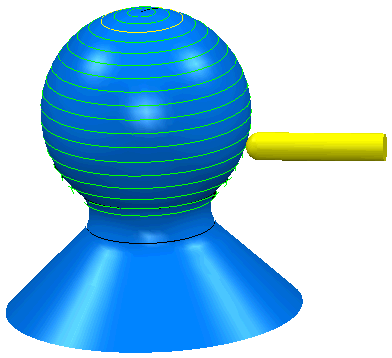

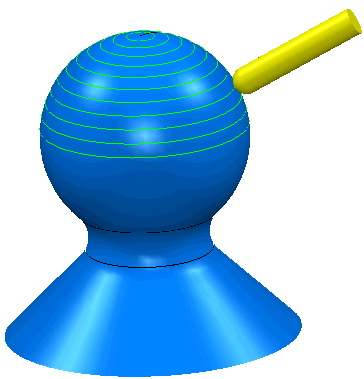

- Vuelva a calcular la trayectoria de Proyección de superficie. Verá que se crea la mayoría de la trayectoria, pero el ángulo de la herramienta nunca excede los límites.
- Repita los pasos 3 a 5, pero, ahora, cambie el Modo a Eliminar la trayectoria y mantenga un Inicio del ángulo de elevación de 0 y un Final de 90.

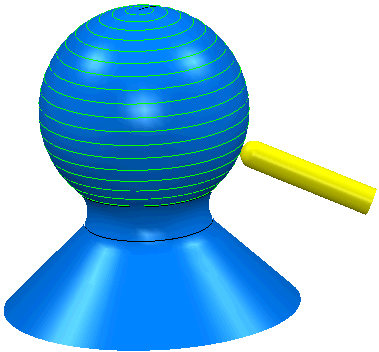

- Cambie el Ángulo acimut a un Inicio de 180 y un Final de 270. Vuelva a calcular la trayectoria de Acabado por proyección de superficie.
