Utilice la página de Posición para determinar la ubicación de la trayectoria de las estrategias de acabado de viruta. Esta página contiene lo siguiente:
Posición de base — Seleccione la posición de la trayectoria.

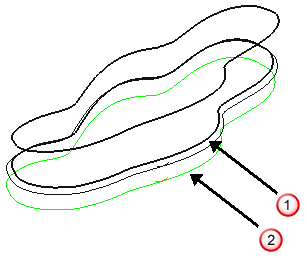

- Automático — Seleccione esta opción para proyectar la herramienta sobre la pieza. No se crean trayectorias en las zonas en las que no hay superficies debajo de la superficie a la que se le aplica la estrategia de eliminación de viruta.

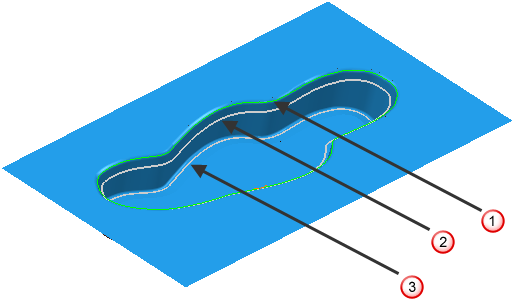

— Trayectoria de herramienta
— Patrón superior

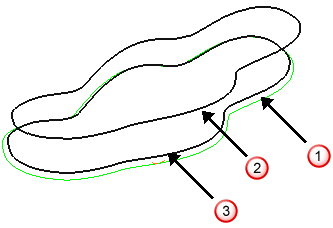

— Patrón inferior - Superior — Seleccione esta opción para mecanizar en la altura del Patrón superior.

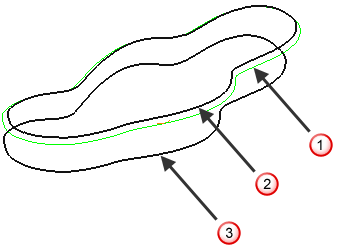

- Inferior — Seleccione esta opción para mecanizar en la altura del Patrón inferior.
- Plano de trabajo — Seleccione esta opción para mecanizar en la altura del plano de trabajo.
Plano de trabajo — Seleccione el plano de trabajo que define la Posición de base.

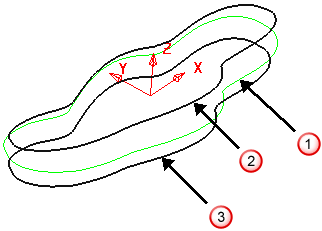

El plano de trabajo que define la altura.
Desfase — Introduzca un valor de desfase. PowerMill utiliza este valor para desfasar la posición inferior de la trayectoria a lo largo del eje de la herramienta desde la posición definida en la Posición de base.
Un Desfase de 0.
Un Desfase de 10.
