Crea un patrón utilizado para evitar cortes con toda la herramienta. Es útil para el corte de ranuras en el mecanizado de alta velocidad.

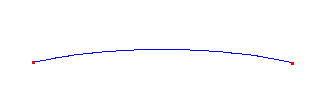

Por ejemplo, si comienza con esta curva:

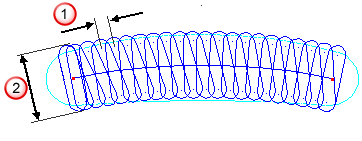

se produce este patrón:
Paso lateral — Introduzca la distancia entre trocoides consecutivos (
).
Anchura — Introduzca la anchura del trocoide (
). Como con todos los patrones, este patrón es independiente del tamaño de la herramienta. Si este patrón se convierte en una trayectoria, es necesario aplicar la compensación de herramienta cuando se procesa la trayectoria o cuando se calcula la anchura. Si no aplica la compensación de herramienta cuando se procesa la trayectoria, la anchura real de la ranura es (Anchura + 2 x Radio de la herramienta).
Radio — Introduzca el radio de los arcos de cada trocoide. No tiene que ser el mismo que el radio de la herramienta.
Dirección — Introduzca la dirección de corte (Material a la derecha o Material a la izquierda).
