Utilice las opciones en la pestaña de Entradas, salidas y uniones para especificar las propiedades de las entradas, salidas y uniones en una trayectoria de torneado.
Las opciones del cuadro de diálogo dependen del tipo de trayectoria de torneado que esté activa:
Estrategias de desbaste
- Dist. seguridad mínima — Especifique la distancia de un punto separado del principio de la trayectoria al que la herramienta se mueve rápidamente al principio de una operación.
La posición de este punto también depende del Ángulo de salida y la Distancia de salida.
- Áng. inserción — Introduzca un ángulo en grados, separado del plano horizontal, con el que la herramienta entra en la pieza. Esta opción solo está disponible si ha seleccionado el Estilo de Plaquita redonda.
- Ángulo de salida — Introduzca el ángulo sobre el que la herramienta retrocede antes de volver al siguiente paso. El ángulo se mide en grados, en sentido antihorario desde el eje Z.
- Distancia de salida — Introduzca la distancia sobre la línea del ángulo de retirada que la herramienta retrocede antes de volver al siguiente paso.
- Distancia seg. unión — Define la distancia mínima separada del resto segura para utilizar movimientos de unión rápidos.
Estrategias de acabado
Entrada — Seleccione el tipo de entrada.
Arco — Utilice un movimiento de entrada en arco especificado por el Ángulo del arco y el Radio del arco.
Lineal — Utilice un movimiento de entrada lineal especificado por el Ángulo y la Longitud.
- Ángulo del arco — Especifique el ángulo en grados que se desplaza el movimiento de entrada circular, medido en sentido antihorario en el plano X-Z. Un ángulo de 90 inicia la aproximación perpendicular a la trayectoria y termina con el movimiento de aproximación paralelo a la misma.
- Radio del arco — Especifique el radio de la entrada circular. De esta forma se controla su longitud. Estas opciones solo están disponibles para una Entrada en Arco.
- Ángulo — Especifique el ángulo en grados con el que la herramienta entra en el resto, medido en sentido antihorario dentro del plano X-Z. Con un ángulo de 0, la aproximación es a lo largo de la trayectoria. Un ángulo de 90 se aproxima perpendicular a la trayectoria.

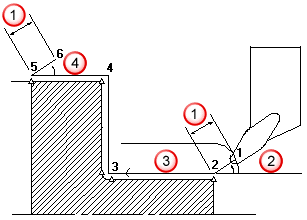

Distancia de seguridad
Ángulo de entrada
Zona de distancia de seguridad
Ángulo de salida
- Longitud — Especifique la distancia de la entrada lineal. Estas opciones solo están disponibles para una Entrada de tipo Lineal.
- Extensión lineal — Haga clic para añadir una entrada recta antes de las entradas existentes. Es una opción útil en la aplicación de compensación de herramienta porque únicamente puede operar en movimientos lineales.
- Longitud — Introduzca la longitud del movimiento de extensión de la entrada.
Salida — Seleccione el tipo de salida.
Arco — Utilice un movimiento de salida en arco especificado por el Ángulo del arco y el Radio del arco.
Lineal — Utilice un movimiento de salida lineal especificado por el Ángulo y la Longitud.
- Ángulo del arco — Especifique el ángulo en grados que se desplaza el movimiento de salida circular, medido en sentido antihorario en el plano X-Z. Un ángulo de 90 inicia la retracción paralela a la trayectoria y finaliza la retracción de forma perpendicular a la trayectoria.
- Radio del arco — Especifique el radio de la salida circular. De esta forma se controla su longitud. Estas opciones solo están disponibles para una Salida en Arco.
- Ángulo — Especifique el ángulo en grados con el que la herramienta se separa del resto, medido en sentido antihorario dentro del plano X-Z. Un ángulo de 0 se retrae a lo largo de la trayectoria. Un ángulo de 90 se retrae perpendicular a la trayectoria. Consulte el diagrama Ángulo de entrada.
- Longitud — Especifique la distancia de la salida lineal. Estas opciones solo están disponibles para una Salida de tipo Lineal.
- Extensión lineal — Haga clic para añadir una salida recta después de las salidas existentes. Es una opción útil en la aplicación de compensación de herramienta porque únicamente puede operar en movimientos lineales.
- Longitud — Introduzca la longitud del movimiento de extensión de la salida.
— Haga clic para copiar los valores de Entrada en los valores de Salida.
— Haga clic para copiar los valores de Salida en los valores de Entrada.
Dist. seguridad — Define la distancia mínima separada del resto segura para utilizar movimientos de unión rápidos.
