Para abrir el cuadro de diálogo de Editor de líneas, haga doble clic en una línea cuando la pestaña de Editor de curvas esté abierta.

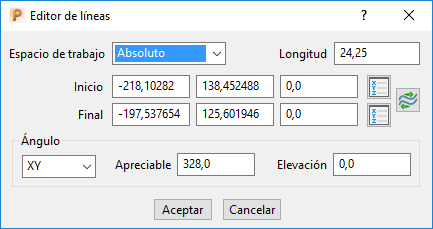

Este cuadro de diálogo presenta lo siguiente:
- Espacio de trabajo — Permite editar la línea en absoluto, en el plano de trabajo o en el espacio de trabajo relativo. El espacio de trabajo relativo tiene su origen en el inicio de la línea y sus ejes alineados con el espacio de trabajo actual.
- Longitud — La longitud de la línea, para extenderla o contraerla desde su extremo.
- Inicio — Las coordenadas del inicio de la línea.
- Final — Las coordenadas del final de la línea.
Invertir la línea — Se invierte la dirección de la línea seleccionada.Transforma esto:
en esto:
Es necesario seleccionar los segmentos de línea que desea invertir.
Posición del punto inicial / final — Se utiliza el cuadro de diálogo de Posición para introducir las coordenadas.- Ángulo — Especifica el ángulo de la línea en términos de los ángulos apreciables y de elevación en el plano seleccionado.
— El plano seleccionado.- Apreciable — El ángulo medido entre la proyección de la línea sobre el plano seleccionado y un eje del plano. El eje utilizado es el eje X si el plano seleccionado es XY, Y si es YZ y, Z si es ZX.
Ángulo apreciable en el plano XY. - Elevación — El ángulo medido entre la línea y la proyección de la misma sobre el plano seleccionado.
Ángulo de elevación en el plano XY.
Nota: Es posible editar gráficamente la línea mientras el cuadro de diálogo de Editor de líneas esté abierto, pero es no es posible deseleccionar la línea o seleccionar cualquier otra cosa.
