La pestaña de Puntos de control del cuadro de diálogo de Herramienta define las posiciones de los puntos del programa y los puntos de herramienta+porta de la herramienta con respecto al centro del radio de la punta de la plaquita.
Para abrir el cuadro de diálogo de Herramienta:
- Haga clic en la pestaña de Inicio > panel de Herramienta > Crear herramienta; o
- En el menú contextual de Herramientas, seleccione Crear herramienta.
Punto del programa — Seleccione esta opción para especificar manualmente la posición del punto de la plaquita que está programada. Si esta opción no está seleccionada, el punto del programa se calcula automáticamente a partir de la geometría de la herramienta.

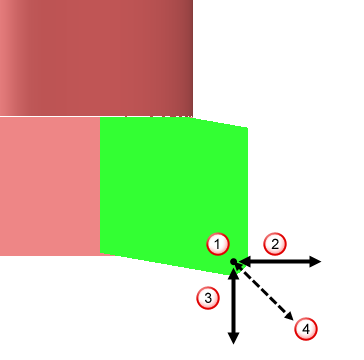

Centro del radio de la punta de la plaquita.
Componente X del punto de programa.
Componente Z del punto de programa.
Punto de programa.
X — Introduzca el componente X del punto del programa.
Z — Introduzca el componente Z del punto del programa.
Punto hta+porta — Seleccione esta opción para especificar manualmente la posición en la que el portaherramientas se conecta a la máquina con respecto al centro del radio de la punta de la plaquita. Si esta opción no está seleccionada, el punto de herramienta + portaherramientas se calcula automáticamente a partir de la geometría de la herramienta.

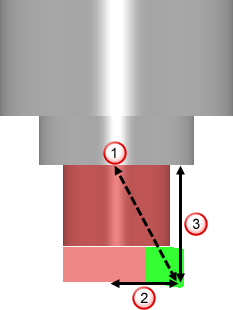

Punto de herramienta + portaherramientas
Componente X del punto de herramienta + portaherramientas.
Componente Z del punto de herramienta + portaherramientas.
X — Introduzca el componente X del punto de herramienta + portaherramientas.
Z — Introduzca el componente Z del punto de herramienta + portaherramientas.
