Desde el diálogo Detección interactiva de figuras es muy sencillo detectar y crear figuras según la geometría del modelo. Resulta de utilidad cuando desea escanear un modelo para detectar todas las figuras con una geometría similar y después crear estas figuras.
Para detectar y crear las figuras basadas en la geometría del modelo:

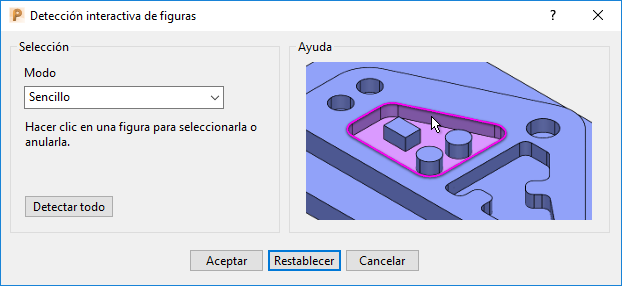

- Abra el cuadro de diálogo de Detección interactiva de figuras:
- Haciendo clic en la pestaña de Grupo de figuras > panel de Detectar > Figuras.
- Seleccionando Detectar figuras en el menú contextual de los grupos de figuras.
- Para detectar figuras específicas en un modelo:
- Seleccione una opción de la lista de Modo para especificar cómo se seleccionan las figuras:
Sencillo — Haga clic en una figura para seleccionarla.
Jerarquía — Haga clic en una figura para seleccionarla junto con cualquier otra figura dentro de ella.
Similar — Haga clic en una figura para seleccionarla junto con cualquier otra figura de geometría similar.
- Desplace el cursor sobre el modelo para detectar las figuras. El límite de la figura queda destacado.
- Haga clic para seleccionar las figuras detectadas. Haga clic en la figura de nuevo si desea deseleccionarla.
- Seleccione una opción de la lista de Modo para especificar cómo se seleccionan las figuras:
- Para detectar y seleccionar todas las figuras en un modelo, haga clic en Detectar todo.
- Haga clic en Aceptar para crear las figuras y cerrar el cuadro de diálogo.
Las figuras creadas se añaden al grupo de figuras en el explorador.
