Cuando crea trayectorias utilizando un modelo que se modifica posteriormente, es posible actualizar las trayectorias sin tener que volver a crearlas.
Este proceso se ve mejor con el ejemplo que utiliza el modelo Cowling.dgkde la carpeta de Ejemplos.
Este ejemplo utiliza un Bloque y algunas Herramientas, Trayectorias y Límites, con algunas trayectorias para las que se puede definir un límite.
Este proyecto contiene tres tipos de límites diferentes:
- Bloque—Límite.
- Restos — Límite bloqueado. Esto se utiliza para crear la trayectoria Esquina.
- Plano — Límite bloqueado. Esta información se utiliza para crear la trayectoria Límite raster, pero también se ha editado.
Para actualizar trayectorias cuando el modelo cambia:
- En el menú contextual de Modelos del Explorador, seleccione Borrar todo para borrar el modelo.
- En el menú contextual de Trayectorias, seleccione Invalidar todo. En el cuadro de diálogo de Consulta de PowerMill, haga clic en Sí para invalidar todas las trayectorias. Las trayectorias se actualizan con el símbolo de la Calculadora
y se eliminan de la ventana de gráficos.
- En el menú contextual de Límites, seleccione Invalidar todo. En el cuadro de diálogo de Consulta de PowerMill, haga clic en Sí para invalidar todos los límites.

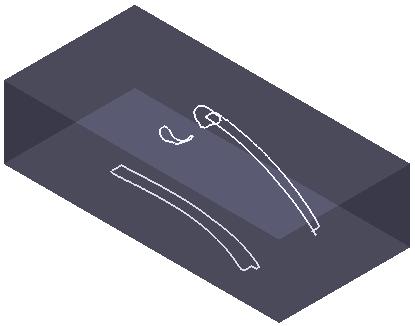

Los límites se actualizan con el símbolo de la Calculadora
pero no desaparecen. Con la excepción de que, cualquier límite editado (en este caso Plano) no se invalida ya que no hay ninguna forma de recrear un límite editado automáticamente.
- Haga clic en la pestaña de Fichero > Importar > Modelo para importar el modelo.

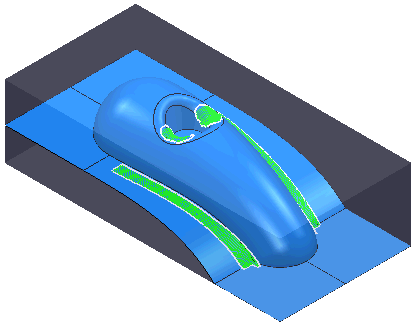

- En el menú contextual de Trayectorias, seleccione Proceso por lotes para volver a calcular todas las trayectorias. Esta operación también calcula cualquier límite que se necesite para crear las trayectorias. En este caso, se calcula el límite por Restos utilizado para crear la trayectoria de Esquina.
- Vuelva a calcular los límites seleccionando Proceso por lotes en el menú contextual de Límites. De este modo se calcula de nuevo el límite del Bloque (el único límite no calculado).
