Reducción de avances en las intersecciones de agujero

En el ejemplo se explica cómo encontrar las intersecciones de agujero y reducir el avance y el giro del husillo en estas intersecciones.

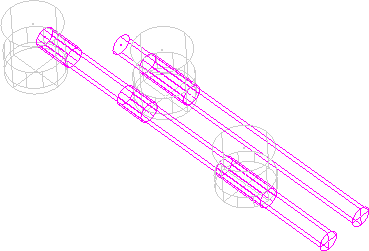

Se comienza con un modelo que tiene dos conjuntos de figuras, uno con tres agujeros (grises) y el otro con dos agujeros (morados).

1. En el menú contextual de Conjuntos de figuras de agujero, seleccione Encontrar las intersecciones de agujero. Se crean intersecciones en los lugares que los dos conjuntos de agujeros se intersecan completa o parcialmente.



2. Cree un bloque y una herramienta de taladrado.
3. Acceda al cuadro de diálogo de Taladrado simple.
4. Seleccione la página Intersección de velocidad de avance:
   1. Seleccione Intersecciones de agujero.
   2. Especifique una Distancia de 20.
   3. Introduzca un Número de pasos de 3.
   4. Especifique un Margen de seguridad de 30.
   5. Especifique un Avance de 40.
   6. Especifique un Giro del husillo de 20.
   7. Introduzca un T. de espera de 1.
   8. Haga clic en Calcular.

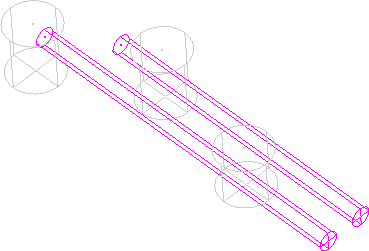

   Se crea una trayectoria de taladrado que desacelera en las intersecciones de agujero.

5. Haga clic en la pestaña de Trayectoria > Dibujar > Mostrar > Puntos para visualizar cada paso.

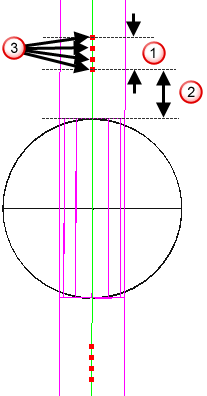

   Distancia

   Margen seguro

   Pasos
