Creación de límites dentro de otros límites

El siguiente ejemplo explica cómo crear un límite dentro de otro límite. Se utiliza el modelo Pockets.tri en la carpeta de Ejemplos.

1. Cree un Bloque y defina una Herramienta esférica de 10 mm.

   Asegúrese de que el bloque se extiende por encima de la parte superior del modelo.

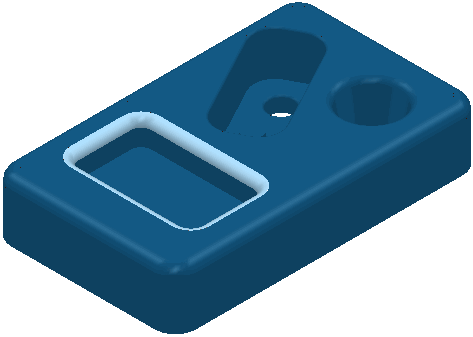

2. Seleccione el empalme alrededor de la cajera rectangular.



3. En el menú contextual de Límites, seleccione Crear límite > Superficie seleccionada.
4. En el cuadro de diálogo de Límite de superficies seleccionadas, introduzca:
   1. En Nombre introduzca SuperficieSel.
   2. Haga clic en Aplicar para crear el límite.

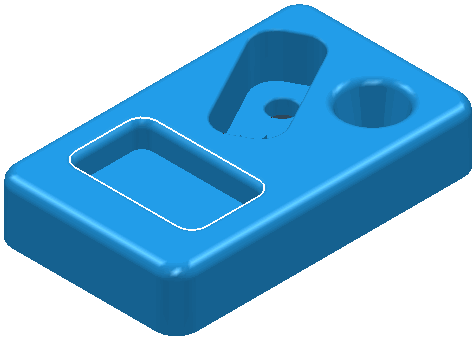

   3. Haga clic en Aceptar para cerrar el cuadro de diálogo:

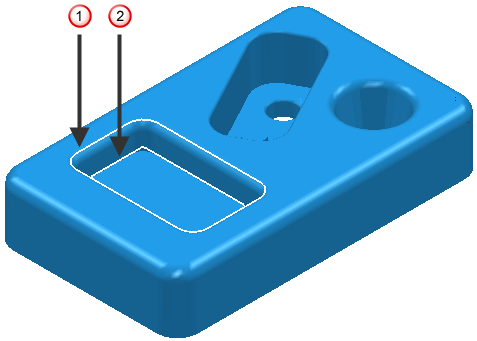

   el segmento necesario

   el segmento que necesita borrarse

5. Para borrar el segmento interior, selecciónelo y haga clic en la tecla de Supr.

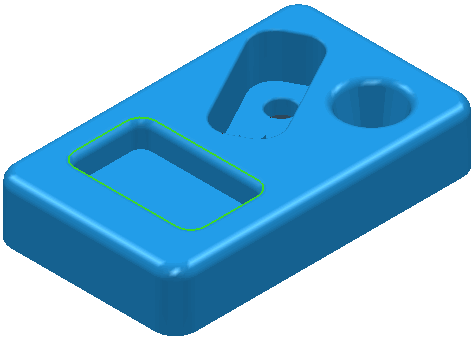

6. Seleccione el segmento restante.



7. En el menú contextual de Límites, seleccione Crear límite > Plano para crear un Límite de zonas planas dentro de este límite existente. En el cuadro de diálogo:
   1. Introduzca el Nombre de Cajera plana.
   2. Seleccione Delimitar el límite.
   3. Seleccione Interior.
   4. En Límite que lo delimita seleccione SuperficieSel.
   5. Haga clic en Aplicar para crear el límite.
   6. Haga clic en Aceptar para cerrar el cuadro de diálogo:

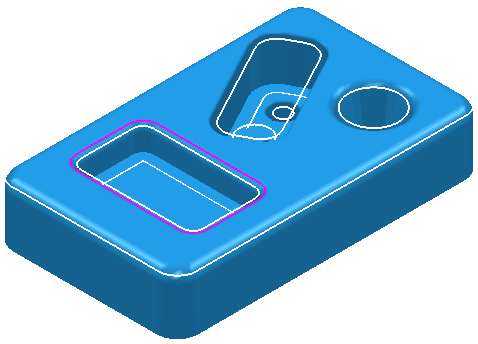

   Puede comprobar que los límites de zonas planas se han creado dentro del límite de superficies seleccionadas.

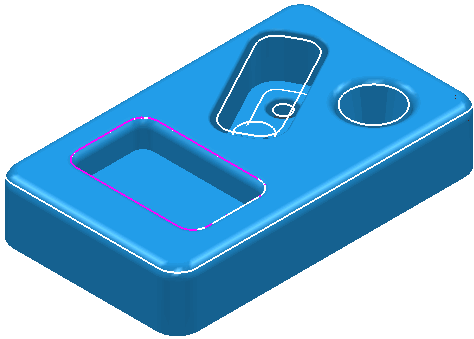

Nota: De modo semejante, puede crear el límite de zonas planas fuera del límite de superficies seleccionadas activando el botón de opción Exterior y haciendo clic en Aplicar:

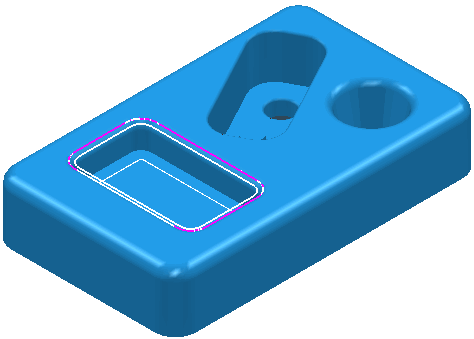

Nota: Para crear el límite de zonas planas completo, desactive la opción de Delimitar el límite y haga clic en Aplicar.
