Utilice la página de Límites del plano de trabajo para configurar las partes del modelo que se mecanizan y la dirección de las pasadas. Por defecto, se mecaniza el modelo completo. Los límites del plano de trabajo son útiles cuando:
- El patrón se extiende más allá del final del conducto.
- La orientación del conducto no coincide con el plano normal al patrón. El mecanizado de conductos solo mecaniza las pasadas cerradas.
- Solo desea mecanizar parte del conducto.
Esta página contiene lo siguiente:

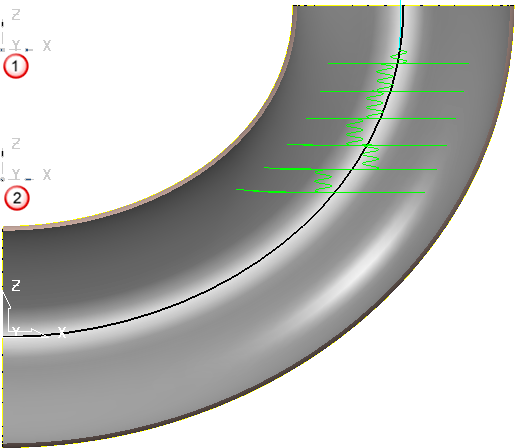

Límites del plano de trabajo — Seleccione para limitar la trayectoria a los planos de trabajo especificados. Si utiliza límites del plano de trabajo, el plano de las pasadas está interpolado entre los planos XY de los dos planos de trabajo.
Límite superior — Seleccione un plano de trabajo para definir el límite de mecanizado superior
.
Límite inferior — Seleccione un plano de trabajo para definir el límite de mecanizado inferior
.
Nota: Los límites están en el centro de la herramienta (el centro de la esfera) no en la posición de la punta.
