Utilice la página de Mecanizado para seleccionar el perfil de desfase, el orden y la dirección de las estrategias de mecanizado del blisk. Las opciones disponibles dependen de la estrategia seleccionada:
Mecanizado
Dirección de corte — Seleccione la tecnología de fresado.
- Material a la derecha — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la derecha, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Material a la izquierda — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la izquierda o cortes ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Cualquiera — Seleccione para crear trayectorias utilizando tanto el mecanizado con material a la izquierda como el de material a la derecha. De esta manera se minimizan las levantadas de la herramienta y el desplazamiento de la herramienta.
Desfase — Define cómo desfasar desde el perfil del cubo hasta el perfil del anillo exterior.

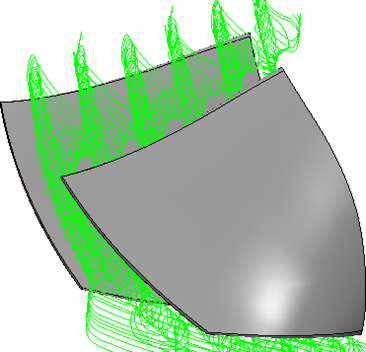

Desactivar — Solo mecaniza la última pasada, la más cercana al cubo.

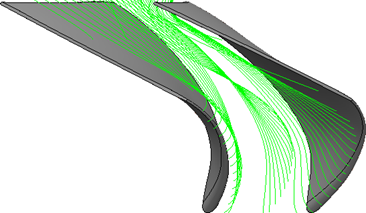

Desfase hacia abajo — Se desfasa el perfil del anillo exterior. El desfase continúa como un desfase del anillo exterior hasta alcanzar el perfil del cubo, en cuyo punto se sigue dicho perfil.
Desfase hacia arriba— Se desfasa el perfil del cubo.

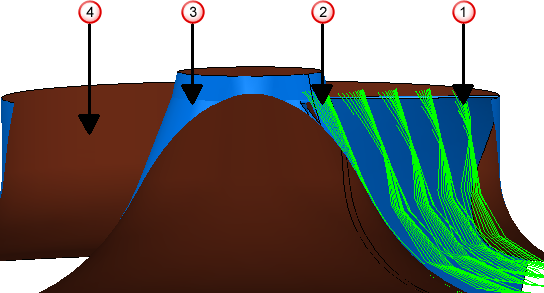

Combinar — Se comienza desfasando el perfil del anillo exterior y el desfase se mueve lentamente para que al final se esté desfasando el perfil del cubo. A continuación, se muestra un ejemplo de Desfase de Combinar:
— el primer desfase que sigue al perfil del anillo exterior.
— el último desfase que sigue al perfil del cubo.
— el cubo.
— el anillo exterior.
Los perfiles entre el primer y el último desfase se modifican gradualmente desde el perfil del anillo exterior hasta el perfil del cubo.
Método — Seleccione el método de desfase entre los dos álabes. Esta opción solo está disponible para las estrategias de Desbaste del blisk.
- Paralelo — Los desfases son aproximadamente paralelos a los álabes.
- Trocoidal — Los desfases son aproximadamente perpendiculares a los álabes, pero con los bordes redondeados. Cada pasada realiza un bucle antes de unirse a la siguiente para crear algo que se parezca a una trayectoria trocoidal. Seleccionar esta opción activa el área de Trocoides del cuadro de diálogo.
Operación — Seleccione qué caras de los álabes se mecanizan. Esta opción solo está disponible para las estrategias de Acabado de álabes.
- Mecanizar el álabe izquierdo — Se mecanizan todas las caras del álabe izquierdo. Esta opción minimiza el número de levantadas.
- Mecanizar todas las caras — Se mecanizan todas las caras en la cajera.
Nota: Mecanizar el álabe izquierdo y Mecanizar todas las caras producen trayectorias que abarcan todo el blisk (siempre y cuando el blisk no tenga ningún álabe divisor) si la opción de Mecanizar > Todos los álabes está seleccionada en la sección de Álabe de la página Acabado de álabes. Sin embargo, las trayectorias y las entradas, salidas y uniones reales son diferentes.
Mecanizar el divisor — Se mecanizan todas las caras del divisor.
Álabes divisores izquierdos — Se mecanizan todas las caras del álabe izquierdo, y todas las caras del divisor.
Ordenar por — Selecciona si el mecanizado se produce según la Zona o el Nivel.
- Zona — Cuando se selecciona, se mecaniza completamente una zona (como una cajera o un saliente) antes de pasar a la siguiente. Así, las cajeras se mecanizan antes que los niveles.
- Nivel —Cuando se selecciona, se mecaniza completamente un nivel antes de descender al siguiente. Así, los niveles se mecanizan antes que las cajeras.
La opción de Ordenar por solo está disponible si en Mecanizar selecciona Todos los álabes en la sección de Álabes de la página de Acabado de álabes o de Desbaste del blisk.
Posición inicial — Especifica si el mecanizado comienza en la parte superior o en la inferior del álabe.
Espiral — Genera trayectorias en espiral entre las pasadas cerradas consecutivas de un álabe. Espiral funciona mejor cuando el Desfase utilizado es de Combinar. Si selecciona Desfase hacia arriba o Desfase hacia abajo, la trayectoria podría contener pasadas abiertas que no pueden formar parte de la espiral.
Trocoides
Las siguientes opciones solo están disponibles cuando selecciona un método de trocoide:
Radio — Introduzca el radio elegido para el redondeo en las esquinas.
Radio mínimo — Introduzca el radio mínimo para el redondeo en las esquinas.
Distancia seg. conexión — Introduzca la distancia de retracción de la herramienta para la parte posterior de las trocoides (la parte de la trayectoria que realiza cortes en el aire).
- Distancia seg. conexión de 20 comparada frente a una Distancia seg. conexión de 5.
Solape — Cada pasada se superpone la pasada anterior con la distancia especificada aquí. Cada pasada se inicia antes que la pasada anterior se curve separada del borde.
Primera pasada
Segunda pasada
Solape
