Utilice el cuadro de diálogo de Transformar el grupo para mover, girar o reflejar un grupo, o para modificar su escala. Esto está disponible desde Editar > Transformar en el menú de grupo individual.
Grupo — Seleccione el grupo que se va a transformar.
Activar plano trabajo — Seleccione el plano de trabajo utilizado para la transformación.
Posición relativa — Utilice estas opciones para mover el grupo a lo largo del eje especificado según la distancia seleccionada. Introduzca un valor en el campo Distancia
y, a continuación, haga clic en
,
o
para mover el grupo según la distancia especificada a lo largo del eje seleccionado.
Transforma esto:
en esto:
El ejemplo anterior tiene la trayectoria desplazada en según una Distancia de 200 mm. El desplazamiento es relativo al origen del plano de trabajo utilizado para crear la trayectoria original.

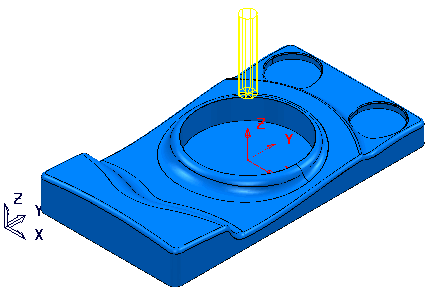

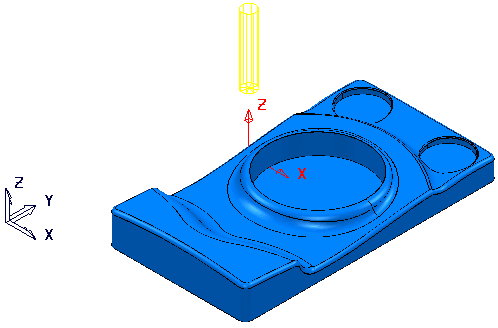

Rotar — Utilice estas opciones para rotar las curvas alrededor del grupo especificado según el ángulo seleccionado. Introduzca una rotación en el campo Ángulo
y, a continuación, haga clic en
,
o
para girar el grupo sobre el eje seleccionado.
Transforma esto:
en esto:
El ejemplo anterior tiene la trayectoria girada en según un Ángulo de 20
. La rotación tiene lugar alrededor del origen del plano de trabajo utilizado para crear el modelo original.
Escala — Utilice estas opciones para escalar el grupo alrededor del eje especificado por el factor especificado. Introduzca un valor en el campo Escala
y, a continuación, haga clic en
,
o
para modificar la escala del grupo sobre el eje seleccionado.
El escalado tiene lugar alrededor del plano de trabajo activo. Si no hay ningún plano de trabajo activo, el escalado se produce a lo largo del eje relevante del sistema de coordenadas global.

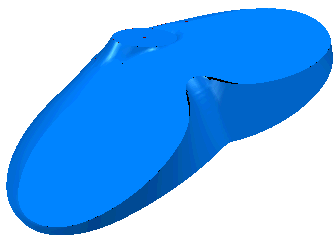

Escalar el modelo de cámara en según una Escala de 2 convierte esto:
en esto:
Reflejar en el plano — Haga clic en una opción para reflejar el grupo a lo largo de los planos principales seleccionados del plano de trabajo activo. Si no hay ningún plano de trabajo activo, la reflexión se aplica utilizando el plano correspondiente del sistema de coordenadas global.
Reflejar el modelo de cámara sobre
convierte esto:
en esto:
,
o para reflejar el grupo e invertir todas las superficies.

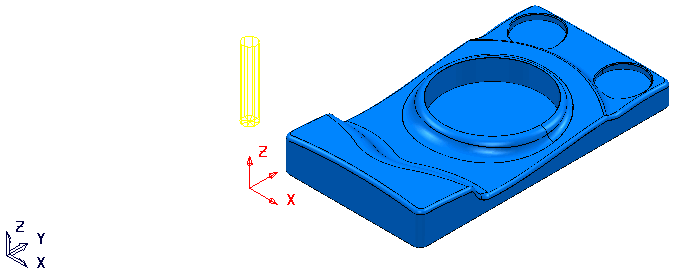

Transformar al plano de trabajo — Seleccione para mover el grupo de forma que su posición relativa al plano de trabajo activo sea la misma que con respecto al absoluto (ejes globales).
Transforma esto:
en esto:

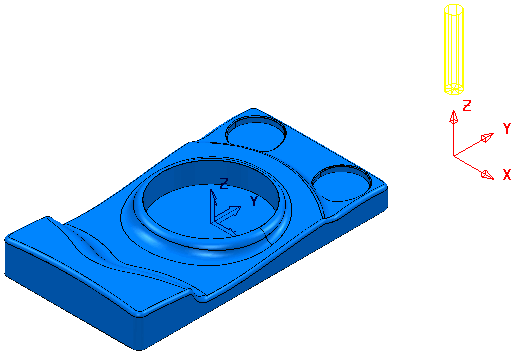

Transformar al absoluto — Seleccione para mover el grupo de forma que su posición relativa al absoluto (ejes globales) sea la misma que con respecto al plano de trabajo activo.
Transforma esto:
en esto:
El plano de trabajo se encuentra en el medio de la pieza y los ejes globales se encuentran en una esquina.
