Este sencillo ejemplo utiliza una trayectoria raster en un escalón para ilustrar el uso de evitar colisiones.

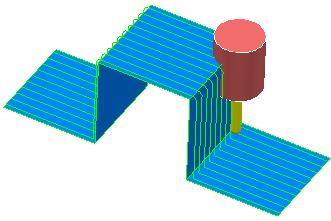

Cuando crea una trayectoria paralela simple, la caña colisiona al subir o bajar el escalón:
Una manera de evitarlo es aumentar la longitud de la herramienta. Otra es cambiar la estrategia de trayectoria.
La tercera alternativa es utilizar evitar colisiones. En este caso, el Eje de herramienta inicial es Vertical.
- Seleccione Auto evitar colisiones.
- Seleccione la pestaña de Evitar colisiones.
- Introduzca una Inclinación de Frontal, una Distancia de seguridad de la caña de 1,0 y una Distancia de seguridad portahtas de 1,0 .
- Haga clic en Aceptar.
- Cree una trayectoria raster nueva.

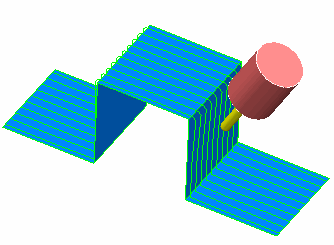

Es posible ver cómo la trayectoria se inclina en las partes con pendiente para evitar la colisión del portaherramientas.

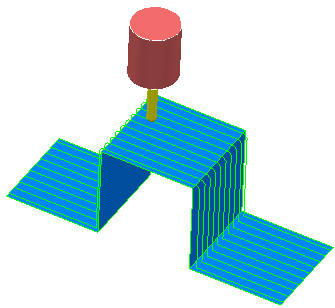

No obstante, la trayectoria continúa siendo de 3 ejes en las partes planas en las que el portaherramientas no colisiona:
En resumen, la herramienta mantiene la Definición del eje de herramienta original en la medida de lo posible. Cuando no es así, el eje de herramienta modifica la dirección configurada en el campo de Inclinación hasta que el ensamblaje de la herramienta deja de colisionar.
