Medir línea

Utilice la pestaña de Línea para mostrar la distancia, el ángulo y la elevación entre dos puntos.

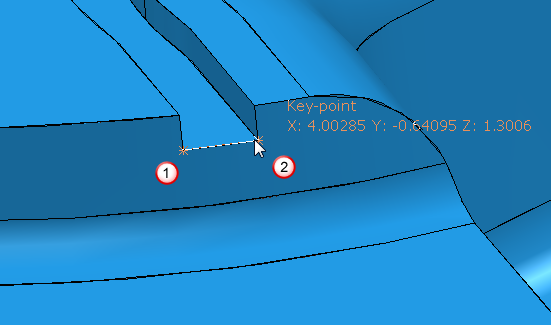

— Haga clic para mostrar la pestaña de Medir diferencia. Haga clic en dos puntos del modelo para medir la distancia y mostrar los ángulos apreciables.

Por ejemplo:

La pestaña de Medir diferencia cierra y actualiza el cuadro de diálogo de Línea con la distancia entre los dos puntos y los ángulos apreciables.

Nota: Los otros campos se calculan a partir de estos dos puntos.

Punto inicial — Muestra las coordenadas del primer punto seleccionado.

Punto final — Muestra las coordenadas del segundo punto seleccionado.

Diferencia — Muestra la diferencia en X, Y y Z entre el Punto inicial y el Punto final.

Ángulo — Muestra los ángulos en los planos XY, YZ y ZX entre el Punto inicial y el Punto final.

Elevación — Muestra el ángulo de la línea que une el Punto inicial con el Punto final y el plano de trabajo principal.

Nota: Si se cambia el plano de trabajo principal en la barra de herramientas de Información, el ángulo medido aquí también cambia.

Distancia — Muestra la longitud de una línea que une el Punto inicial con el Punto final.
