Utilice la página de Borrar segmentos no seguros para eliminar los segmentos de trayectoria pequeños con el fin de prevenir el daño a la herramienta cuando utiliza herramientas de corte no céntricas. Cuando se mecaniza en cajeras pequeñas, la eliminación de los segmentos cortos evita que la parte inferior central que no corta de la herramienta golpee el material no mecanizable. La eliminación de los segmentos no seguros evita el mecanizado de las áreas reducidas con movimientos pequeños de la herramienta de corte. Esta página contiene lo siguiente:
Borrar segmentos menores que el umbral — Seleccione para eliminar los segmentos que son más cortos que el valor del Umbral y los segmentos existentes debajo de estos. Si los segmentos son menores que el valor del umbral pero rodean a un saliente, no se eliminan.

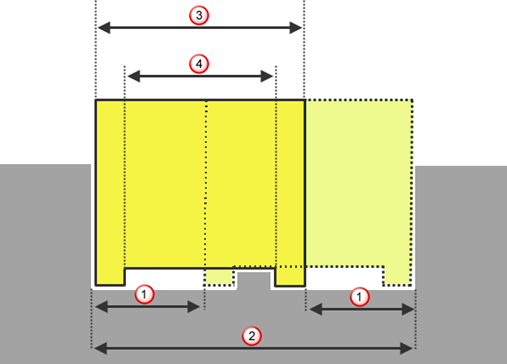

Umbral (unidades de diámetro de herramienta) — Introduzca el tamaño con el que comparar todos los segmentos. Cuanto mayor sea el valor del umbral, más segmentos se eliminan. Para calcular el valor de umbral mínimo, divida el diámetro que no corta por el diámetro de herramienta completo. Los valores menores que este valor mínimo no eliminan todos los segmentos no seguros. Un valor de 1 siempre elimina todos los segmentos no seguros, pero también podría eliminar algunos segmentos seguros.
— Longitud del segmento (Ls)
— Longitud de la cajera (Lp)
— Diámetro de la herramienta (D)
— Diámetro de la herramienta que no es de corte (d)

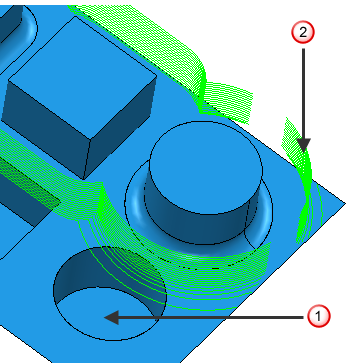

Solo eliminar los segmentos de áreas cerradas — Seleccione esta opción para eliminar los segmentos de áreas cerradas menores que el valor del Umbral.
— Los segmentos se eliminan si son menores que el valor del Umbral y se cierran.
— Los segmentos no se eliminan porque no están en una zona cerrada a pesar de ser más pequeños que el valor del Umbral.
