Ejemplo de acabado en espiral paramétrico

Este ejemplo muestra cómo crear una trayectoria de acabado en espiral paramétrico. Se utiliza:

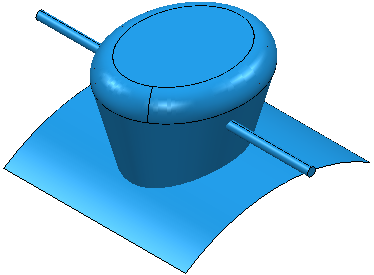

• Los modelos Boss.dgk y Pins.dgk en la carpeta de Ejemplos.
• El patrón CentralCurve.dgk en la carpeta de Ejemplos > Patrones.
• Un Bloque rectangular.
• Una herramienta esférica de 10 mm.

La trayectoria tiene que mecanizar el saliente y evitar los pasadores.

En las trayectorias de Acabado en espiral paramétrica, las superficies con el Modo de mecanizado de Colisión se comportan de forma distinta a otras estrategias.

En las trayectorias de espiral paramétrica:

• Se crea un patrón en espiral ignorando las superficies configuradas como Colisión.
• El patrón se coloca por encima de las superficies configuradas como Colisión según la dirección de proyección de la herramienta.

Esto permite la creación rápida de la trayectoria.

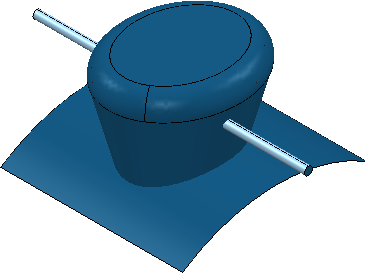

1. Para evitar mecanizar los pasadores, seleccione el pasador.



2. Haga clic en la pestaña de Inicio > panel de Configuración > Espesor para abrir el cuadro de diálogo de Preferencias de espesor.
   1. Seleccione la pestaña de Valores por defecto de superficie.
   2. Seleccione el conjunto superior de la lista de conjuntos en la parte inferior del cuadro de diálogo.
   3. Haga clic en Obtener componentes para colocar los pasadores en este conjunto. El número de Componentes seleccionados cambia a 1.
   4. Seleccione el M. de mecanizado de Colisión.
   5. Haga clic en Aceptar.
3. Haga clic en la pestaña de Inicio > panel de Crear trayectorias > Trayectorias para abrir el cuadro de diálogo del Selector de estrategias.
4. En la categoría de Acabado seleccione Acabado en espiral paramétrica.
   1. Seleccione una Curva central del patrón creado a partir del modelo CentralCurve.dgk.
   2. Seleccione un Límite exterior de Superficies.
   3. Introduzca un Ángulo izquierdo de 15.
   4. Introduzca un Ángulo derecho de 15.
   5. Introduzca un Paso lateral máximo de 5.
   6. Haga clic en Calcular.
