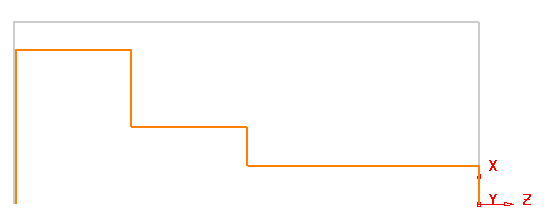

Ejemplo de creación de un perfil girado

Para extraer una curva del perfil de un modelo:

1. En el explorador, haga clic con el botón derecho en Patrones y seleccione Editor de curvas.
2. Haga clic en la pestaña de Editor de curvas > panel de Crear > Curvas > Perfil girado.
3. Se abre el cuadro de diálogo de Perfil girado.



4. Seleccione una opción de la lista de Eje de rotación para especificar alrededor de qué eje del plano de trabajo activo girar.
5. Para cambiar la posición del origen de rotación, haga clic en Cambiar a modo de posición en la zona de Origen.
6. Introduzca las coordenadas del origen del eje de rotación, o selecciónelas en la ventana de gráficos.
7. En Superficie, haga clic en el Modo de selección de superficies .
8. Seleccione las superficies en la ventana de gráficos con las que desea crear las curvas, o bien, no seleccione nada para utilizar todas las superficies disponibles.
9. Mueva el cursor sobre el icono para saber qué superficies se han seleccionado.
10. Haga clic en Crear para crear la curva y cerrar el cuadro de diálogo.





Nota: Si esto no funciona correctamente, asegúrese de que está seleccionado el plano de edición principal correcto.
