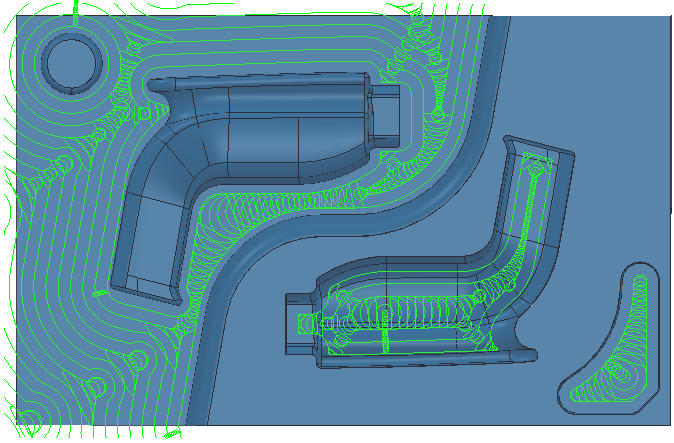

El mecanizado Vortex es una estrategia de desbaste que elimina rápidamente el material de una pieza 3D, al mismo tiempo que se controla la carga de herramienta. La estrategia Vortex es la más indicada para las herramientas de carburo sólido y se combina frecuentemente con pasadas intermedias.
Es una trayectoria de herramienta de estilo de desfase y tiene estas características principales:
- El ángulo de inserción nunca excede, más del 15%, al producido por un corte en línea recta con un paso lateral dado. De esta forma se elimina la carga excesiva de la herramienta y los cortes con toda la herramienta. Hace posible el aumento de las velocidades de avance. Para otras trayectorias de desbaste, los valores de corte se basan en los parámetros de corte de ranuras de los fabricantes de herramientas, que aseguran que pueda mantenerse una inserción de herramienta completa. Cuando la herramienta se aproxima al ángulo de inserción máximo de mecanizado óptimo, la trayectoria pasa a ser trocoidal para evitar la sobrecarga de la herramienta.
- Cuando se utiliza en combinación con MachineDNA, la máquina herramienta funciona casi siempre con el avance especificado. En otras trayectorias de desbaste, la máquina herramienta desacelera automáticamente a medida que se aproxima a una esquina y el ángulo de inserción aumenta. Vortex modifica la trayectoria de forma que el ángulo de inserción de la herramienta nunca se excede y la máquina herramienta alcanza la velocidad de avance especificada. El único momento en el que la máquina herramienta no funciona con el avance especificado es cuando la geometría del modelo (una ranura o esquina) es menor que el radio más pequeño con el que la máquina puede ejecutarse a máxima velocidad.
- El mecanizado Vortex está diseñado para las herramientas de carburo sólido porque corta con el lado de la herramienta, aunque se podrían usar otras herramientas.
- Como PowerMill controla la inserción de la herramienta, es posible aumentar la profundidad de corte, que minimiza el tiempo de mecanizado.
- El mecanizado Vortex suele combinarse con Pasadas intermedias para reducir al mínimo los escalones y aumentar la velocidad máxima de eliminación.
- La seguridad de las trayectorias Vortex se verifica automáticamente. Si la trayectoria es segura, se indica con el símbolo
; de lo contrario, PowerMill muestra un mensaje de advertencia.
Para maximizar las ventajas del mecanizado Vortex:
- Configure los parámetros Vortex para adaptarlos a cada máquina herramienta. Para obtener más información, consulte MachineDNA.
- Utilice Pasadas intermedias para reducir al mínimo los escalones provocados por el aumento de la profundidad de corte.
- En la página de Distribución de puntos, seleccione un Tipo de salida de Tolerancia y mantener arcos. MachineDNA controla el espaciado entre puntos para que la máquina herramienta pueda mantener el avance programado.
Con las configuraciones óptimas, el mecanizado Vortex reduce enormemente los tiempos de mecanizado.
