Este ejemplo explica cómo editar una curva compuesta hecha de líneas y arcos. Funciona de una forma similar a la edición de una línea y la edición de un arco y supone que sabe editar arcos y líneas.

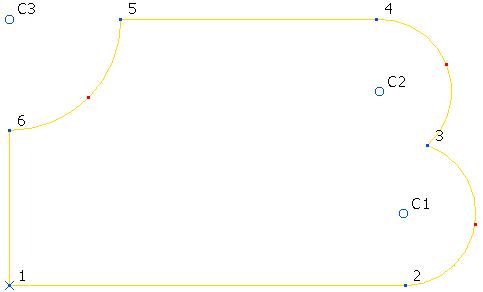

- Seleccione la curva compuesta para editarla.
Si no está en modo de edición de curvas, haga doble clic en la curva para editarla.

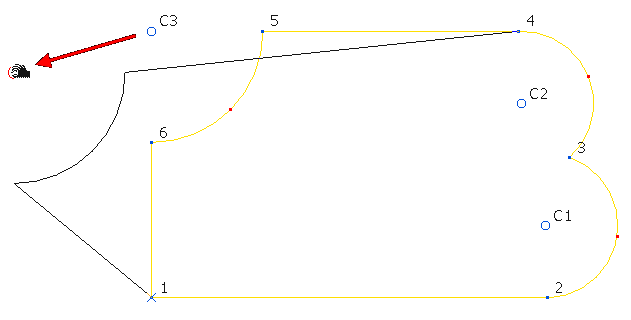

- Haga clic y arrastre el punto C3.
El radio del arco es el mismo. Se cambia la longitud y el ángulo de las líneas para volver a unirse al arco desplazado.

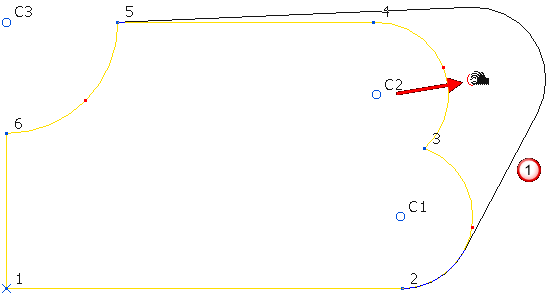

- Haga clic y arrastre el punto C2.
Si es posible, cuando el arco desplazado es contiguo a otro arco, los dos arcos se recortan en su punto de intersección. Si no hay punto de intersección entonces se añade una línea tangencial

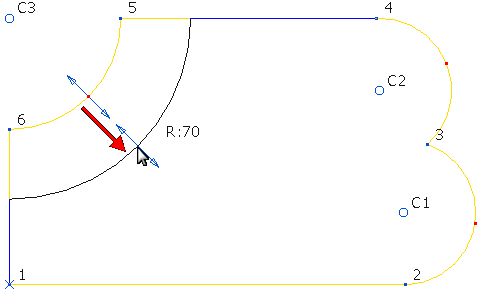

. - Haga clic y arrastre el punto rojo entre el punto 5 y el 6.
El punto central del arco no cambia. El radio del arco cambia y las líneas conectadas al arco se recortan.
- Seleccione el punto C2 y haga clic en la pestaña de Herramientas de curva > panel de Puntos > Borrar para eliminar el arco.

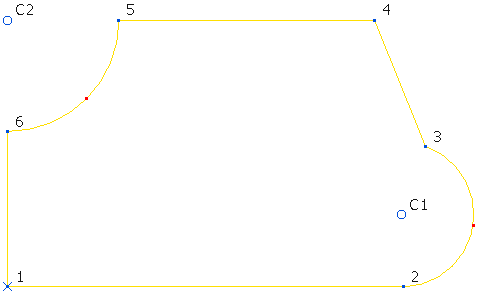

Se sustituye el arco con una línea entre los puntos 3 y 4 y se vuelven a enumerar los arcos (de forma que C3 pasa a ser C2).
Se sustituye el arco con una línea entre los puntos 3 y 4.
- Haga clic en la pestaña de Herramientas de curva > panel de Historial > Deshacer para volver al paso 4.

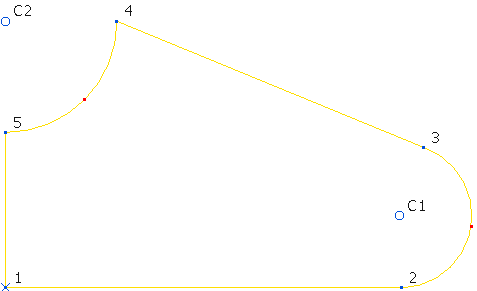

- Seleccione el punto 4 y haga clic en la pestaña de Herramientas de curva > panel de Puntos > Borrar para eliminar el arco.

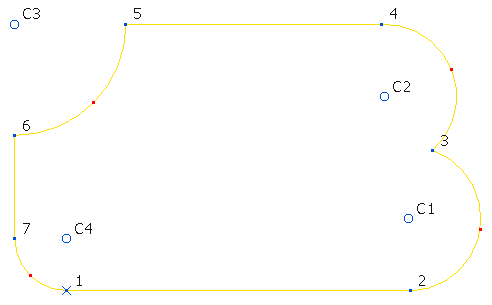

Si tiene una esquina con un empalme:
Borrar el empalme (C4) supone que desea reducir el radio del empalme a 0.
