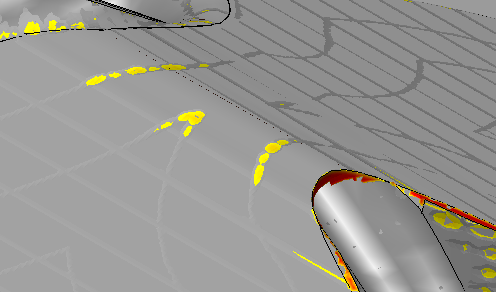

Analice el estado actual de material restante en una simulación de ViewMill. Sombree las colisiones de punta y el material excedente (en relación con el modelo) para indicar si se ha seleccionando la estrategia óptima para una trayectoria.
Haga clic en la pestaña de Simulación > panel de ViewMill > Material restante para entrar en el modo de material restante.
Para especificar cómo se representa el modelo acabado
- Introduzca un espesor para especificar una distancia de desfase desde el modelo, desde la que se miden las colisiones de punta y el material excedente. Un grosor de 0 calcula las colisiones de punta y el material excedente frente a las superficies del modelo.
- Introduzca una tolerancia para especificar una distancia del grosor del modelo en que el material restante se considera como excedente o colisión de punta.
- Haga clic en
para elegir el color para sombrear el material dentro de la tolerancia del modelo acabado.
- Haga clic en
para mostrar u ocultar el material dentro de la tolerancia.
Para especificar cómo se sombrean el material excedente y las colisiones de punta

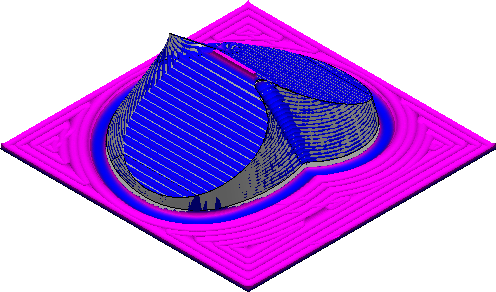

Las colisiones de punta y el material excedente que sobrepasan la tolerancia están codificados por colores en un rango, de menor a mayor. Los colores menores indican el material restante en la tolerancia. Los colores mayores indican el material restante en el valor definido por el usuario o por encima de este valor. El material identificado bajo el valor principal se fusiona con el color menor para ilustrar cambios graduales o repentinos.
- Haga clic en
para elegir el color para un exceso menor.
- Haga clic en
para elegir el color para un exceso mayor.
- Utilice el control deslizante en el panel Exceso para especificar la distancia a la que se sombrea el material excedente con el color mayor.
Nota: El valor máximo del control deslizante varía para cada estado de simulación y está determinado por el material excedente que está más alejado de la tolerancia. - Haga clic en para mostrar u ocultar el material excedente que sobrepasa la tolerancia.
- Haga clic en
para elegir el color para colisiones de punta menores.
- Haga clic en
para elegir el color para colisiones de punta mayores.
- Utilice el control deslizante del panel Colisión de punta de herramienta para especificar la distancia a la que se sombrean las colisiones de punta con el color mayor.
Nota: El valor máximo del control deslizante varía para cada estado de simulación y está determinado por la colisión de punta más profunda de la tolerancia. - Haga clic en para mostrar u ocultar las colisiones de punta que exceden la tolerancia.
