Creación de una herramienta de enrutamiento

Este ejemplo explica cómo crear una herramienta de enrutamiento.

1. Haga clic en la pestaña de Inicio > panel de Herramienta > Crear herramienta > Enrutamiento.
2. Haga clic en Cargar el perfil de herramienta y navegue al directorio en el que el perfil está guardado. Para este ejemplo, utilice Tool_Routing.dgkde la carpeta de Ejemplos.



3. Haga clic en la pestaña de Inicio > panel de Configuraciones > Bloque > Bloque y cree un bloque con dimensiones:

   MínX — 0, Máx X —100

   Mín Y —0, Máx Y —100

   Mín Z —0, Máx Z —20

4. Haga clic en Aceptar en el cuadro de diálogo de Bloque.

   No haga clic en Calcular el bloque.

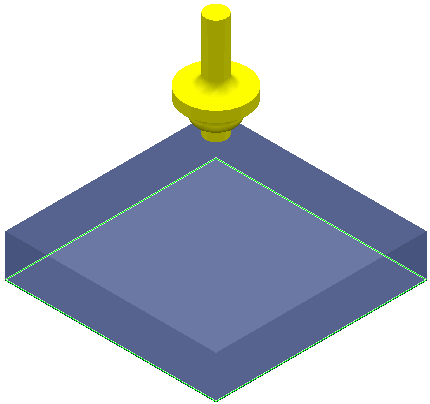

5. Haga clic en la pestaña de Modelo > panel de Crear > Plano > Desde el bloque y, a continuación, introduzca un Límite Z para el plano. Para este ejemplo, introduzca 0.
6. Haga clic en la pestaña de Patrón > panel de Crear > Patrón para crear un nuevo patrón.
7. Haga clic en la pestaña de Patrón > panel de Editar >Insertar > Modelo para insertar el modelo en el patrón activo.
8. Haga clic en la pestaña de Inicio > panel de Crear trayectorias > Trayectorias para abrir el cuadro de diálogo de Selector de estrategias y seleccione la categoría de Acabado > Acabado por patrón.
   1. En la página de Herramienta, seleccione la herramienta de enrutamiento creada.
   2. En la página de Acabado por patrón, en la zona de Curva drive, seleccione el patrón que acaba de crear.
   3. Haga clic en Calcular.



Simule la trayectoria para ver el efecto de la herramienta de enrutamiento.

1. Haga clic en la pestaña de Simulación > panel de ViewMill > Desactivar/activar para activar ViewMill.
2. Seleccione la trayectoria de Acabado por patrón que ha creado desde la pestaña de Simulación > Trayectoria de simulación.
3. Haga clic en la pestaña de Simulación > Controles de simulación > Reproducir para iniciar la simulación.
