Pestaña de Secciones de mecanizado

Para acceder a la pestaña de Secciones de mecanizado, haga clic en en las siguientes estrategias:

• Desbaste de curvas.
• Perfilado de curvas.
• Achaflanado.

Utilice las opciones en la pestaña de Secciones de mecanizado para editar la estrategia y las zonas de la curva que va a mecanizar:

Panel de Secciones de mecanizado

• Marcar todo — Haga clic para mostrar las zonas de las curvas, qué lado de la curva mecanizar, y la estrategia de mecanizado.

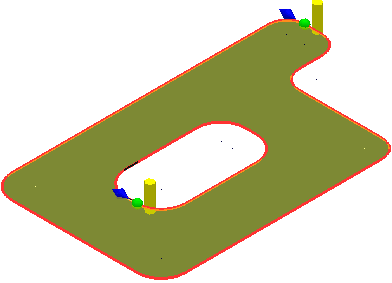

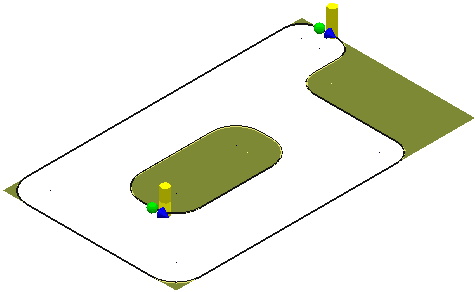

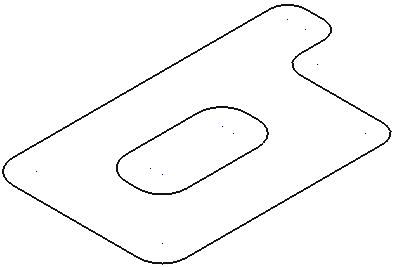

  Convierte el perfilado de curvas 2D (izquierda) y el desbaste de curvas 2D (derecha):



  en esto:



  Chaveta:

  El color rojo indica la parte de la curva que se mecaniza.

  - inicio de la curva.

  - final de la curva.

  - el lado de la curva que se mecaniza.

  - la dirección de corte (material a la derecha, material a la izquierda o cualquiera)

  Nota: Si solo puede ver uno de y , es porque son coincidentes. El punto inicial y el final se encuentran en el mismo lugar cuando se mecaniza la totalidad de un segmento cerrado.
• Invertir todo — Haga clic para invertir las selecciones. En el patrón seleccionado, las partes que están actualmente decoradas (seleccionadas para el mecanizado) están sin seleccionar y las partes que están actualmente sin seleccionar se seleccionan.
• Eliminar seleccionado — Haga clic para eliminar todas las curvas seleccionadas del grupo de curvas que desea mecanizar.

Panel de Lado de mecanizado

• Invertir — Haga clic para invertir el lado de la curva que se mecaniza.

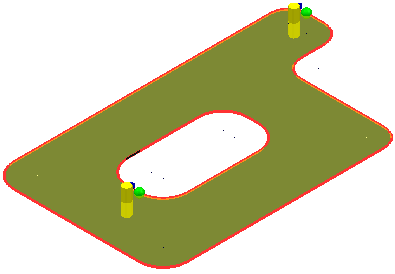

  Convierte el perfilado de curvas 2D (izquierda) y el desbaste de curvas 2D (derecha):



  en esto:



Nota: Los puntos de inicio y fin también se invierten. Para mantener la dirección de corte, las flechas azules oscuro se invierten para mantener la misma orientación con respecto a los puntos de inicio y fin.

Panel de Dirección de corte

• Material a la derecha — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la derecha, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.



  Por ejemplo, el perfilado de curvas 2D (izquierda) y el desbaste de curvas 2D (derecha):



• Material a la izquierda — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la izquierda o cortes ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.



  Por ejemplo, el perfilado de curvas 2D (izquierda) y el desbaste de curvas 2D (derecha):



• Cualquiera — Seleccione para crear trayectorias utilizando tanto el mecanizado con material a la izquierda como el de material a la derecha. De esta manera se minimizan las levantadas de la herramienta y el desplazamiento de la herramienta.

  Por ejemplo, el perfilado de curvas 2D (izquierda) y el desbaste de curvas 2D (derecha):



Panel de Historial

• Deshacer — Seleccione para volver al estado anterior al último cambio.
• Rehacer — Seleccione para recuperar la edición que se acaba de deshacer.

Panel de Finalizar

• Aceptar — Haga clic para aplicar los cambios y cerrar la pestaña de Secciones de mecanizado.
• Cancelar — Haga clic para desechar los cambios y cerrar la pestaña de Secciones de mecanizado.
