Este ejemplo muestra cómo combinar mecanizado Vortex con pasadas intermedias para que el material se elimine rápidamente.
El mecanizado Vortex está diseñado para herramientas de carburo sólido porque corta con el lado de la herramienta, aunque puede haber otros tipos de herramientas adecuadas para Vortex. Estas herramientas funcionan mejor cuando se realizan cortes profundos con pasos laterales relativamente pequeños.

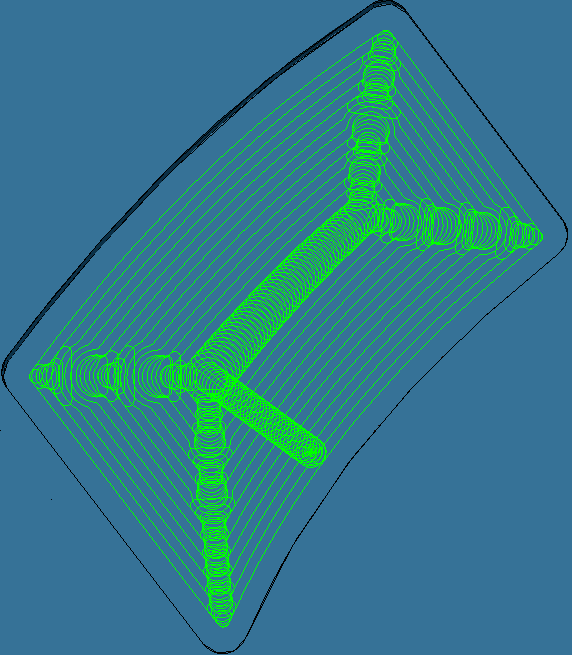

Para que el mecanizado con profundidades de corte grandes sea efectivo, es necesario que el ángulo de inserción de la herramienta nunca exceda el valor dado. De esta forma se elimina la carga excesiva de la herramienta y los cortes con toda la herramienta. Con este fin, PowerMill introduce movimientos trocoidales para prevenir que la herramienta exceda el valor máximo de inserción.

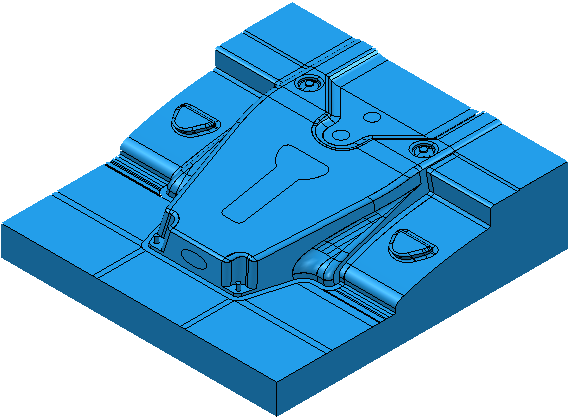

Utilice el modelo Mould_Core.dgk de la carpeta de Ejemplos.

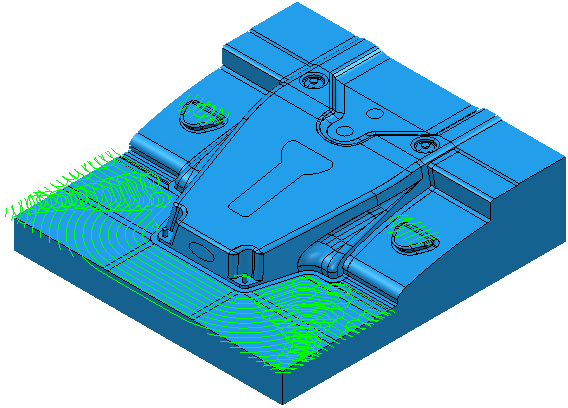

Creación de una trayectoria Vortex sin pasadas intermedias.

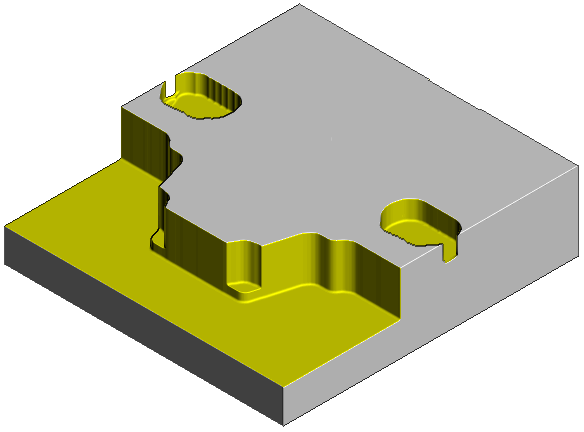

Se eliminan rápidamente vastas cantidades de material, pero quedan escalones grandes sin mecanizar en la pieza.
Es posible minimizar el tamaño de estos escalones utilizando las opciones de Pasadas intermedias.

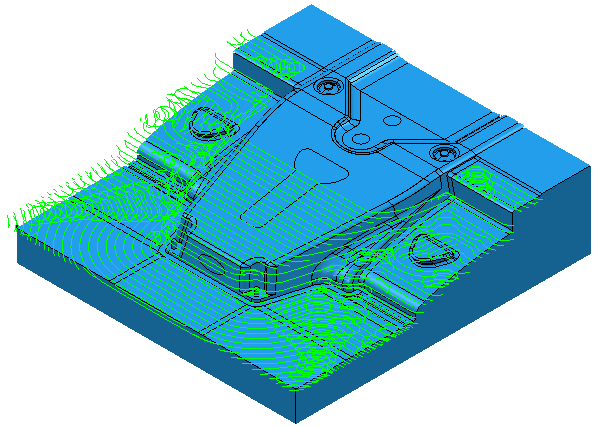

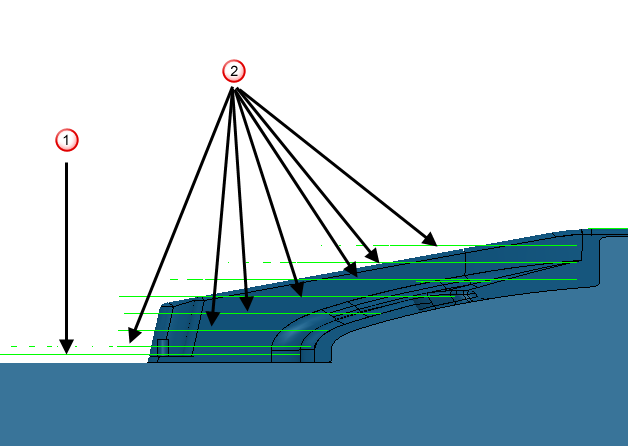

Que añaden pasadas de mecanizado adicionales a la pieza. En un detalle de la vista lateral:
Pasada Vortex original
Pasadas intermedias

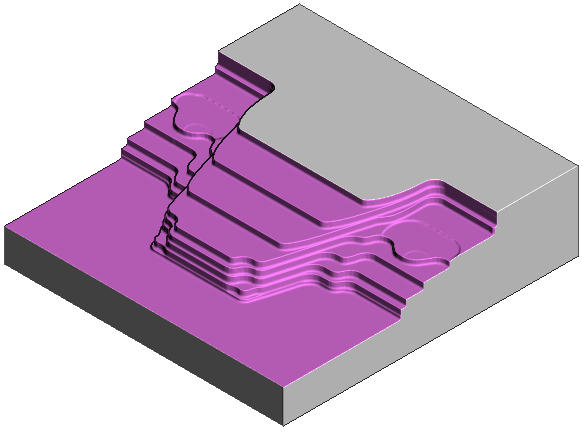

También mecaniza más del material excedente.
