Ejemplo de trayectoria de acabado por patrón embebido - punto de contacto

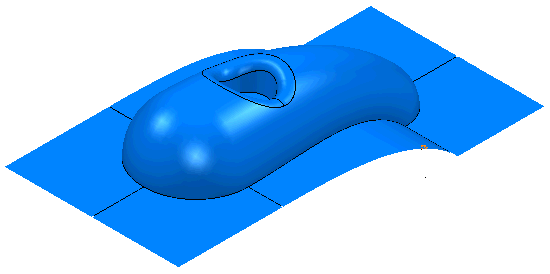

Este ejemplo analiza una trayectoria de punto de contacto. Normalmente se utiliza para definir la posición exacta de una trayectoria. Se utiliza el modelo Cowling.dgk de la carpeta de Ejemplos.

1. Cree un Bloque y una Herramienta.
2. Haga clic en la pestaña de Patrón > panel de Crear > Patrón.
3. Haga clic en la pestaña de Patrón > panel de Fichero > Importar.

   Se abre el cuadro de diálogo de Abrir el patrón.

4. En el directorio Examples\Patterns, abra el modelo de Cowling_ContactPoint.dgk.



5. Para embeber el patrón, en el menú contextual del patrón individual, seleccione Editar > Embeber. Se abre el cuadro de diálogo de Embeber patrón.
6. En el cuadro de diálogo de Embeber patrón:
   1. seleccione el Método de Proyectar (el patrón está por encima del modelo)
   2. haga clic en Aplicar.

   Se crea un Patrón embebido marcado con en el explorador. El patrón original también se mantiene.



7. Haga clic en la pestaña de Inicio > panel de Crear trayectorias > Trayectorias para abrir el cuadro de diálogo del Selector de estrategias.
8. En la categoría de Acabado, seleccione Acabado por patrón embebido.
9. En la página de Acabado por patrón embebido:
   1. En la sección de Curva drive, seleccione el Patrón embebido de Cowling_Contact Point_1 (creado más arriba).
   2. En la zona de Límite inferior, seleccione un Desfase axial de 0.
   3. En la zona de Evitar colisiones de la punta, seleccione la opción de Detectar colisiones de la punta. Cuando se define la posición exacta de la trayectoria, es necesario comprobar que la trayectoria no colisiona con la superficie.
10. En la página de Evitar colisiones de la punta:
    1. Desactive Límite superior, ya que se va a crear una única pasada.
    2. Seleccione la Estrategia de Trazado.
11. En la página de Cortes múltiples:
    1. Seleccione el Modo de Desactivado.

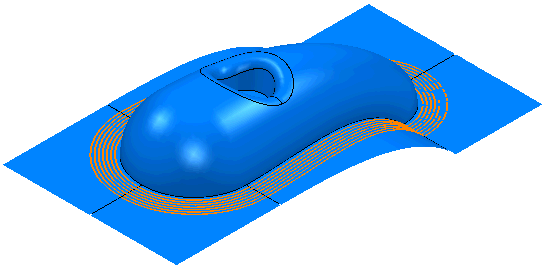

12. Haga clic en Calcular.
