Uso de un plano de trabajo de sujeción para especificar los límites de la trayectoria

Un plano de trabajo de sujeción permite especificar los límites relativos a un plano de trabajo particular. Si está generando una trayectoria en un plano de trabajo (A), y los límites de la máquina están disponibles en otro (B), entonces es más fácil especificar los límites haciendo que B sea el plano de trabajo de sujeción.

Nota: O bien, podría convertir los límites del plano de trabajo B al plano de trabajo A, pero esto lleva mucho tiempo.

Este ejemplo muestra una trayectoria limitada por los Límites del eje de herramienta y utiliza un Plano de trabajo de sujeción. Se utiliza Knob.dgk de la carpeta de Ejemplos, rotado 270 en Y.

Nota: En este caso, la trayectoria se crea en el plano de trabajo , pero los límites de mecanizado están disponibles en el plano de trabajo .

1. En el menú contextual del modelo individual, seleccione Editar > Transformar para abrir el cuadro de diálogo de Transformar el modelo.
2. En el cuadro de diálogo de Transformar el modelo, utilice la opción de Rotar el modelo 270 en Y y haga clic en Aceptar.

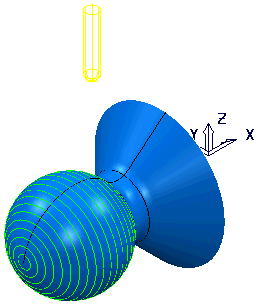

3. Cree una trayectoria de Acabado por proyección de superficie con una Dirección del patrón de V. Seleccione la superficie esférica y cree la trayectoria con una Herramienta esférica de 10 mm y un Paso lateral de 5. En Eje de herramienta seleccione Frontal/Lateral con ángulos de inclinación Frontal y Lateral de 0.



4. Haga clic en para crear una copia de esta trayectoria.
5. En la página de estrategia, haga clic en para abrir la página de Eje de herramienta y seleccione la opción de Límites del eje de herramienta para abrir la página de Límites del eje de herramienta.
6. En la página de Límites del eje de herramienta:
   1. Seleccione el Modo de Eliminar la trayectoria.
   2. Un Inicio del ángulo de elevación de 0 y un Final de 90..
7. En la ventana de gráficos, seleccione la superficie esférica y haga clic en Calcular en el cuadro de diálogo de Acabado por proyección de superficie para volver a calcular la trayectoria.

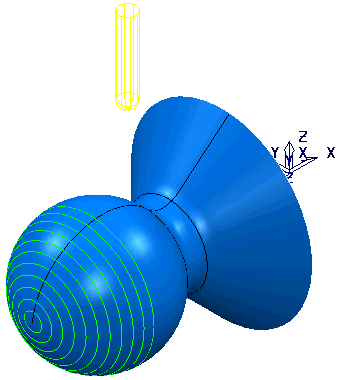

   Solo se crea una parte de la trayectoria (hasta que se alcanzan los límites del Ángulo de elevación.)



   Sin embargo, esto no es lo que se necesita, ya que los límites de la máquina no están definidos en el plano de trabajo correcto. Por lo tanto hay que crear un plano de trabajo rotado alrededor de Y 270.

8. En el menú contextual de Planos de trabajo, seleccione Crear plano de trabajo. Se accede a la pestaña de Editor de planos de trabajo.
9. Haga clic en la pestaña de Editor de planos de trabajo > panel de Editar > Rotar alrededor de Y para abrir el cuadro de diálogo de Rotar.
10. Introduzca un Ángulo de 270 y haga clic en Aceptar.
11. Haga clic en la pestaña de Editor de planos de trabajo > panel de Acabado > Aceptar para aceptar los cambios y cerrar la pestaña.



12. Repita los pasos 2-4, pero esta vez, en la en la página de Límites del eje de herramienta, seleccione el Plano de trabajo que acaba de crear.

    Deje el resto de los parámetros sin modificar y asegúrese de que el plano de trabajo nuevo no está activo.

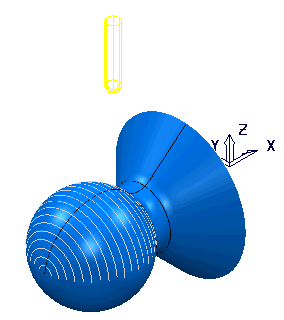

13. Seleccione la superficie esférica en el modelo y vuelva a calcular la trayectoria de Acabado por proyección de superficie.
