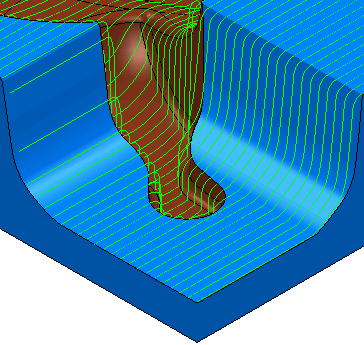

El efecto de las opciones en la zona de Pasada perpendicular se muestra mejor utilizando el modelo chainsaw.ige en la carpeta de Ejemplos.
Ninguna pasada perpendicular
Desactive la Pasada perpendicular. En este caso, el resto de las opciones de esta zona no están disponibles.
Se crea una pasada raster sobre la pieza completa.
Pasada perpendicular, ángulo de zona plana 0
Seleccione Pasada perpendicular.
Introduzca un Ángulo de zona plana de 0.
Desactive Optimizar pasada paralela.
Se crean dos pasadas raster perpendiculares sobre la pieza completa.
Pasada perpendicular, ángulo de zona plana 5
Seleccione Pasada perpendicular.
Introduzca un Ángulo de zona plana de 5.
Desactive Optimizar pasada paralela.
Se crea una pasada raster sobre el modelo entero y una segunda pasada, perpendicular a la primera, que solo mecaniza las zonas del modelo que están más inclinadas que el Ángulo de zona plana.
Optimizar pasada paralela
Seleccione Pasada perpendicular.
Introduzca un Ángulo de zona plana de 5.
Seleccione Optimizar pasada paralela.
Ambas pasadas están limitadas, pero cuando selecciona Pasada perpendicular y desactiva Optimizar pasada paralela, solo se limita la segunda pasada. Primera pasada raster:
- Mecaniza la zona plana.
- Mecaniza los lados con pendiente y elimina el material.
- Se elimina de las zonas con pendiente en las que la segunda pasada despeja el área.
La segunda pasada perpendicular está limitada a las zonas pendientes en las que la primera pasada no eliminó el material efectivamente.
