Ejemplo de límite definido por el usuario

En el ejemplo se explica cómo crear un límite en una superficie. Se utiliza el modelo Cowling.dgk de la carpeta de Ejemplos.

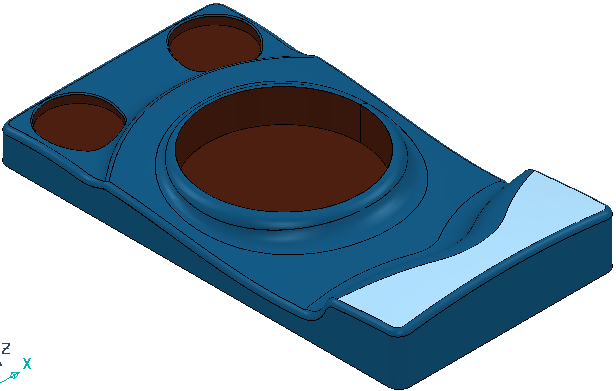

1. Seleccione la superficie en la que desea crear el límite.



2. Haga clic en la pestaña de Límite > panel de Editar > Editor de curvas para acceder a la pestaña de Editor de curvas.
3. Haga clic en la pestaña de Editor de curvas > panel de Crear > Curvas > Compuesto para visualizar la barra de herramientas Crear curva compuesta.

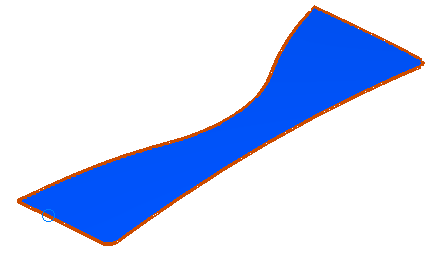

4. Seleccione el borde de la superficie.

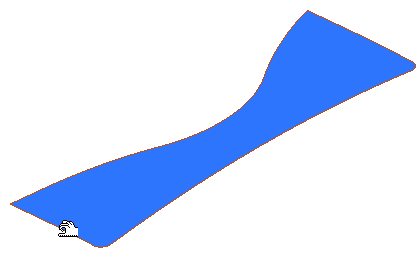

5. Dibuje la curva alrededor del límite de la superficie.



6. Haga clic en el botón (ahora resaltado) en la barra de herramientas de Crear curva compuesta para guardar la curva del límite.
7. Haga clic en en la barra de herramientas de Crear curva compuesta para guardar las curvas creadas y cerrar la barra de herramientas.
8. Haga clic en la pestaña de Editor de curvas > panel de Finalizar > Aceptar para guardar los cambios.

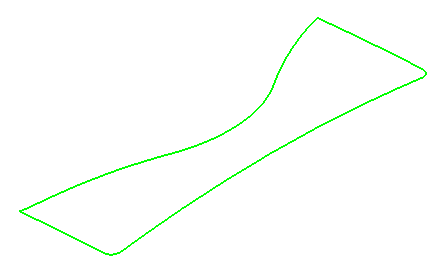

   Se visualiza la curva límite en PowerMill. Si no puede verla, oculte el modelo de alambre y la vista sombreada haciendo clic en:

   • Pestaña de Vista > panel de Apariencia > Sombrear > Liso.
   • Pestaña de Vista > panel de Apariencia > Alámbrico.



Nota: Este límite puede ahora utilizarse de la misma forma que cualquier otro límite para ayudar con la creación de las trayectorias.
