Visión general de la longitud de la herramienta

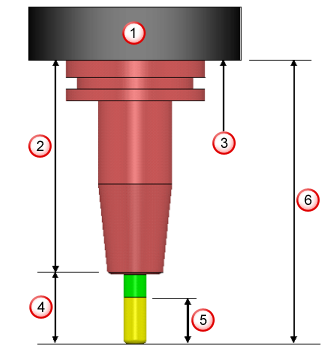

El siguiente diagrama muestra una herramienta de corte constituida por una punta (amarilla) y una caña (verde), montada en un portaherramientas (rojo). La herramienta está montada en el husillo de una máquina (gris).

Los colores mostrados aquí se corresponden a los de los cuadros de diálogo de PowerMill de Herramienta.

Husillo

Longitud del portaherramientas

Cara de herramienta + portaherramientas

Saliente

Longitud de corte

Longitud de herramienta + portaherramientas

La Longitud de corte representa la parte de la herramienta que elimina material. Esta es la Longitud de la punta.

El Saliente es la cantidad que la zona de corte sobresale del portaherramientas. Normalmente incluye parte de la Longitud de la caña. El Saliente está fijo cuando la herramienta se monta en el portaherramientas.

Consejo: Para obtener la máxima vida útil de la herramienta, el Saliente se reduce al mínimo necesario para evitar que el portaherramientas golpee la pieza o el resto de material que quede sin mecanizar.

La Longitud del portaherramientas es la longitud total de todas las partes del conjunto del portaherramientas que sobresalen del husillo cuando el portaherramientas está montado en la máquina.

La Longitud hta+porta es la longitud total de la herramienta y del conjunto del portaherramientas cuando se monta en la máquina. Se mide desde la punta de la herramienta hasta la cara de hta+porta, que es la cara base del husillo.
