La redistribución de puntos es útil para:
- permitir que la máquina herramienta funcione sin problemas.
- reducir los movimientos no deseados de los ejes de rotación de una máquina herramienta cuando mecaniza una trayectoria multiejes. Estos movimientos se dan cuando uno o más puntos de la trayectoria necesitan una configuración de ejes que está cerca del bloqueo del cardán de la máquina herramienta, y pueden producir imperfecciones de la superficie y reducir la eficiencia del mecanizado.
Explicación del bloqueo del cardán
Un bloqueo del cardán es una configuración específica de una máquina herramienta multiejes que se da cuando el eje de herramienta se alinea con al menos un eje de rotación, debido a la posición de uno o más puntos de la trayectoria. Esta configuración conlleva movimientos no deseados porque, cuando está cerca del bloqueo del cardán, pequeños ajustes en el eje de herramienta pueden provocar grandes cambios en un eje de rotación.
El gráfico siguiente representa el eje de rotación de una máquina herramienta mesa-mesa rotando (de manera no deseada) casi 180
en un segundo. El motivo es que la máquina herramienta mecaniza un punto de la trayectoria en la parte inferior de la cavidad de la botella que coincide con el bloqueo del cardán de la máquina herramienta.
Redistribución de puntos
Cuando se redistribuyen los puntos para prevenir el movimiento no deseado de los ejes de rotación de una máquina herramienta, tenga en cuenta lo siguiente:
- Si no especifica un sistema de coordenadas, PowerMill supone que la posición de bloqueo del cardán de la máquina herramienta está en el eje Z del plano de trabajo de la trayectoria.

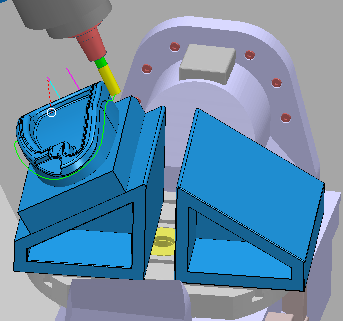

- Cuando se redistribuyen los puntos de la trayectoria, PowerMill mantiene la tolerancia de mecanizado. Por lo tanto, PowerMill no puede prevenir todos los movimientos no deseados de los ejes de rotación de la máquina herramienta. Como método alternativo, es posible alejar el eje de herramienta de la vertical o utilizar una morsa para sujetar la pieza formando 45 con la mesa de la máquina.
- Los movimientos no deseados de los ejes de rotación se pueden identificar visualmente y es posible obtener observaciones más detalladas utilizando el cuadro de diálogo de Posición de la máquina herramienta o el módulo de Análisis de simulación.

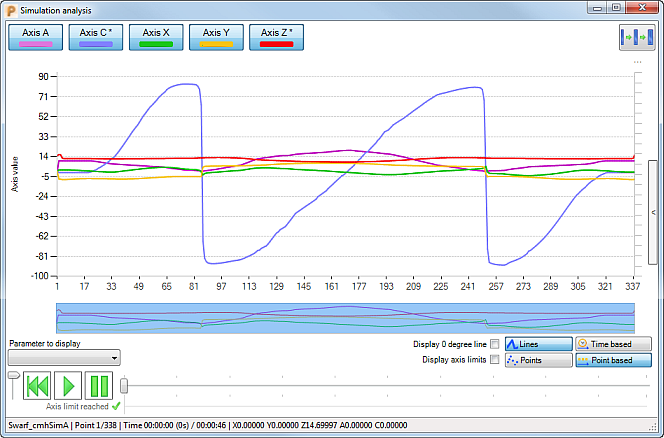

El módulo de Análisis de simulación es una herramienta efectiva para identificar los movimientos no deseados de los ejes de rotación porque representa los movimientos de los ejes de una máquina herramienta en un gráfico de líneas. En el gráfico siguiente, el eje C (de rotación, dibujado en púrpura), oscila de 85
a -85 aproximadamente en un segundo.
.
