Ejemplo de creación de una sección plana

Para crear secciones planas:

1. Es necesario que el Cursor inteligente esté activado.
2. Abra el cuadro de diálogo de Sección plana:
   1. En el explorador, haga clic en con el botón derecho en un patrón o límite individuales.
   2. Seleccione Editor de curvas. Se abre la pestaña Editor de curvas.
   3. Haga clic en la pestaña de Editor de curvas > panel de Crear > Curvas > Sección plana. Se abre el cuadro de diálogo de Sección plana. La posición del punto de origen se muestra en el modelo y el cursor cambia a .

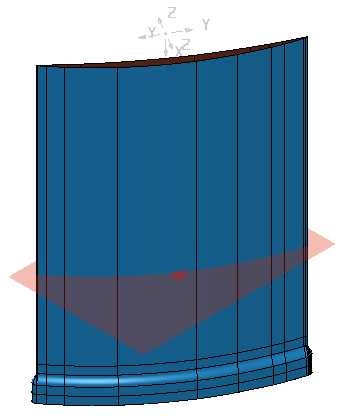

3. Haga clic en el modelo para seleccionar un punto por el que pase el plano cortante. La orientación se calcula con el plano de edición principal del plano de trabajo activo.

   Las coordenadas de la curva aparecen en la zona de Origen del cuadro de diálogo de Sección plana. Es necesario que el Cursor inteligente esté activado para que la selección del origen funcione con el cursor.



4. Para seleccionar una superficie:
   1. Haga clic en para pasar al modo de selección de superficies. El cursor cambia a .

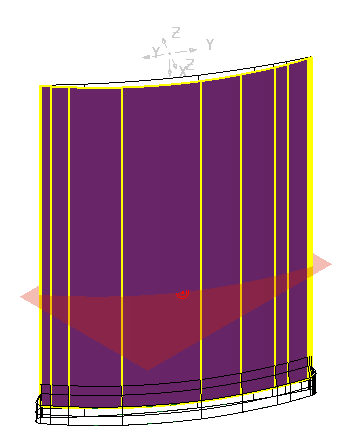

   2. Seleccione una superficie en el modelo. La superficie seleccionada se colorea de púrpura.



5. Introduzca:
   1. Una Tolerancia de 0.01.
   2. Una Tolerancia unión superficies de 10.0.

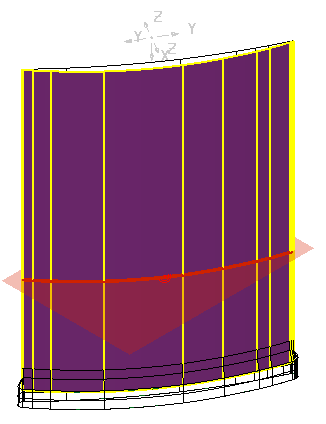

6. Haga clic en Vista previa. La vista previa de la curva se representa en el modelo como una línea roja gruesa.



7. Haga clic en Crear. Se incorporan los segmentos al patrón.

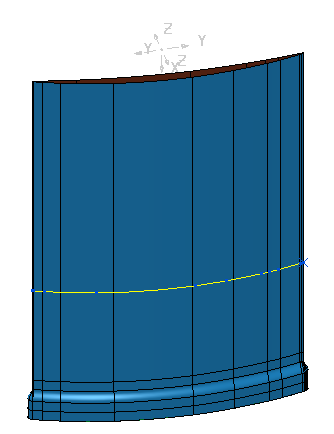

8. Haga clic en Cerrar para cerrar el cuadro de diálogo. La curva se visualiza en el modelo.
