Definición de las curvas de líneas de flujo

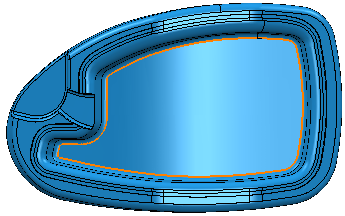

Si PowerMill no puede resolver las curvas drive o las curvas límite, puede seleccionarlas. En este ejemplo se utiliza el modelo 5axisModel.dgk de la carpeta de Ejemplos y se asume que se ha creado un patrón embebido.

  1. Seleccione Acabado de líneas de flujo en la categoría Acabado del cuadro de diálogo Selector de estrategias.
  2. Seleccione el patrón embebido. Si el Estado es Válido, vaya al paso 9.
  3. Si el Estado es distinto de Válido, haga clic en el botón Definición de curva . Se abre el cuadro de diálogo Definición de curvas de líneas de flujo.
  4. Seleccione curva drive inicial.

    La curva drive inicial es verde.

  5. Seleccione la curva drive final.

    La curva drive final es roja.

  6. Seleccione una curva límite.

    La curva límite es azul.

  7. Seleccione la segunda curva límite (utilice la tecla Mayús cuando la seleccione).

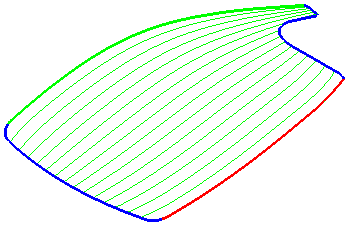

    La segunda curva límite es azul, y también se define la dirección del corte y el área de mecanizado.

  8. Pulse el botón Terminar. El cuadro de diálogo se cierra y aparece de nuevo el cuadro de diálogo Acabado de líneas de flujo.
  9. En la página de Acabado de líneas de flujo:
    1. Introduzca un Paso lateral de 10.
    2. Haga clic en Calcular.
