Ejemplo de transformación rectangular

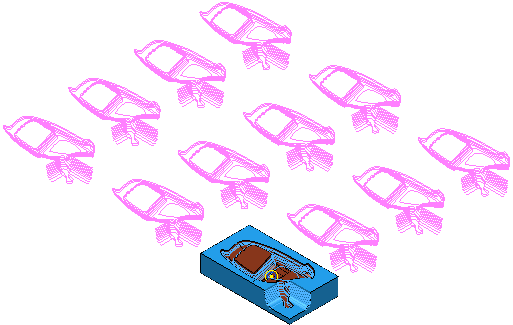

El ejemplo explica cómo crear movimientos múltiples en una trayectoria utilizando un patrón rectangular. Utiliza la opción de Mantener el original para ver fácilmente el efecto de la transformación.

Utiliza el modelo chainsaw.ige de la carpeta de Ejemplos con una trayectoria de perfilado de restos como trayectoria activa.

1. Haga clic en la pestaña de Edición de trayectoria > panel de Editar > Transformar para acceder a la pestaña de Transformar la trayectoria.
2. Haga clic en la pestaña de Transformar la trayectoria > panel de Transformar > Transformaciones múltiples para abrir el cuadro de diálogo de Transformaciones múltiples.
3. En la pestaña de Rectangular introduzca:
   1. un Número de filas de 3.
   2. una Distancia entre filas de 500.
   3. una Distancia entre columnas de 300.
   4. un Número de columnas de 4.
   5. Caja hueca sin seleccionar.
   6. Haga clic en Aceptar.



4. Haga clic en la pestaña de Transformar la trayectoria > panel de Finalizar > Aceptar para aceptar los cambios y crear las trayectorias duplicadas.
