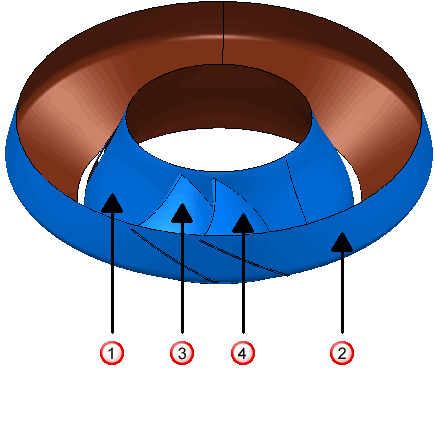

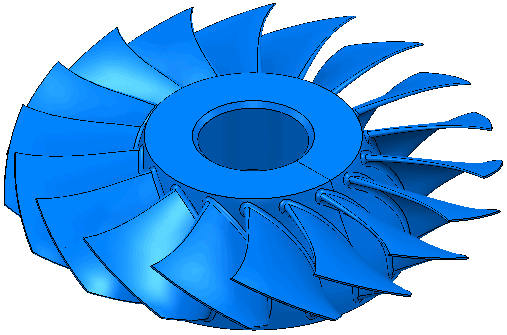

Un blisk o conjunto integral de rotor y álabes:
que no contenga álabes divisores o empalmes, se representa como:
— cubo
— anillo exterior
— álabe izquierdo
— álabe derecho

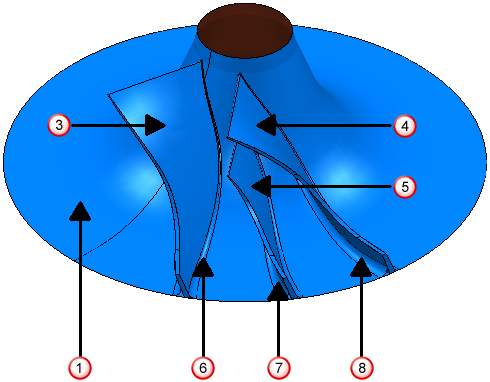

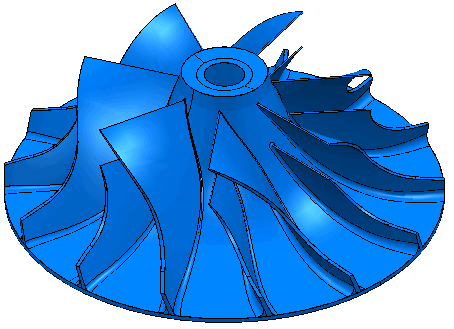

Un impulsor:
Se representa como un:
— cubo
— álabe izquierdo
— álabe derecho
— álabe divisor
— empalme para el álabe izquierdo
— empalme para el álabe divisor
— empalme para el álabe derecho
Nota: El anillo exterior no se representa pero es necesario.
Es necesario que la definición de niveles/conjuntos contenga las siguientes superficies:
- Cubo el nivel/conjunto tiene que contener las superficies .
- Anillo exterior el nivel/conjunto tiene que contener las superficies .
- Empalmes el nivel/conjunto tiene que contener las superficies , , y .
- Álabe izquierdo el nivel/conjunto tiene que contener las superficies y .
- Álabe derecho el nivel/conjunto tiene que contener las superficies y .
- Álabe divisor el nivel/conjunto tiene que contener las superficies y .
