Modo de imagen

El Modo de imagen permite explicar sus imágenes.

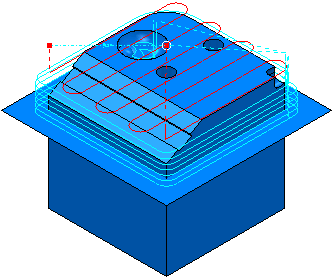

1. Ajuste la vista CAD del modelo al tamaño y la orientación necesarios.



2. En el menú contextual de programa CN individual, seleccione Hojas de taller > Imagen > Introducir el modo de imagen. Se accede a la pestaña de Imagen y el fondo se vuelve blanco.

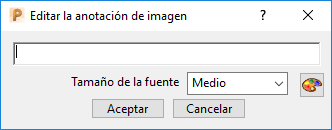

3. Haga clic en la ventana de Gráficos. Se abre el cuadro de diálogo de Editar la anotación de imagen.

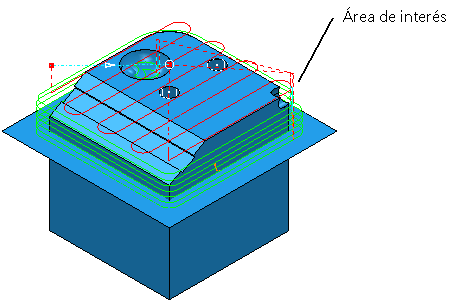

4. Introduzca el texto pertinente, como Área de interés, y haga clic en Aceptar. El texto se añade al área gráfica.



5. Mueva el texto colocando el cursor sobre él, el cursor cambia a y arrástrelo a la posición deseada.
6. Dibuje una línea haciendo clic y arrastrando en la ventana de gráficos.



7. Haga clic en la pestaña de Imagen > panel de Imagen > Capturar imagen > Guardar como vista ISO.

   Así se captura una imagen de la vista actual y se guarda como la imagen de la vista ISO. No se captura una imagen de la vista ISO a no ser que la vista actual sea una vista ISO.

8. Haga clic en la pestaña de Vista > Vistas > Desde > Superior (Z).
9. Haga clic en la pestaña de Imagen > panel de Imagen > Capturar imagen > Guardar como vista superior.
10. Haga clic en la pestaña de Imagen > panel de Finalizar > Aceptar para cerrar la pestaña de Imagen.
