Este ejemplo muestra cómo medir la distancia Z entre dos puntos de un modelo. Se utiliza el modelo chainsaw.ige en la carpeta de Ejemplos.
Preparación para medir
- Haga clic en la pestaña de Inicio > panel de Utilidades > Medir para mostrar el cuadro de diálogo de Medir.
- Haga clic en Distancia entre dos puntos
para mostrar la pestaña de Herramientas de medición.
- Haga clic en la pestaña de Herramientas de medición > panel de Proyección > Componente Z.
Selección de los puntos

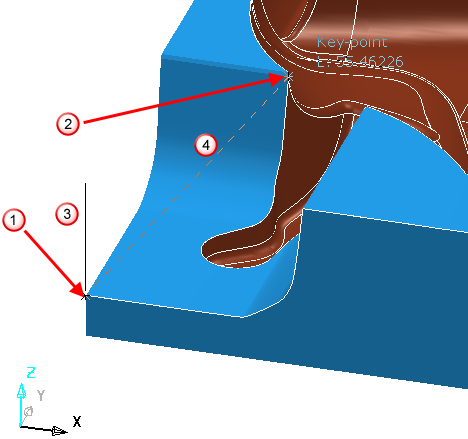

En el área gráfica, haga clic en los puntos
y
.
Puede ver:
El componente Z de la línea entre los dos puntos seleccionados.
La línea entre los dos puntos seleccionados.

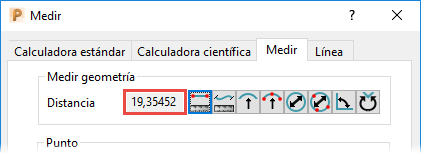

Tras seleccionar los puntos, se abre el cuadro de diálogo de Medir con la distancia Z mostrada en el campo de Distancia.
