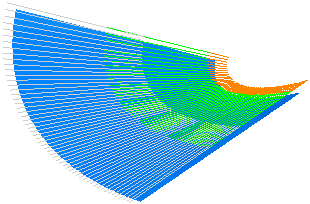

Al mecanizar algo desde lados opuestos pueden producirse incompatibilidades en el medio, donde confluyen las trayectorias. Pueden deberse a divergencias entre la orientación de las herramientas y la precisión de la máquina, pero una causa fundamental es que en una dirección la trayectoria se detiene en el material mientras que en la otra continúa por el área mecanizada en la trayectoria anterior.
Utilice el cuadro de diálogo de Levantada de trayectoria para evitar estas incompatibilidades. El cuadro de diálogo permite retirar la herramienta gradualmente del corte a medida que se aproxima al final de una pasada. La última parte de cada pasada debe sustituirse por una rampa que se eleva a lo largo de la normal de contacto con la misma dirección de corte subyacente y el mismo el eje de herramienta. Se trata de un tipo de rampa que sustituye parte de la trayectoria y que avanza en la misma dirección, en vez de pararse al final y retroceder.
Para abrir el cuadro de diálogo de Levantada de trayectoria, en el menú contextual de la trayectoria individual, seleccione Editar > Levantada.
Tipo — Seleccione cómo varía la levantada con la distancia a lo largo del segmento.
- Lineal — Cuando se selecciona, la cantidad de levantadas varía linealmente con la distancia.

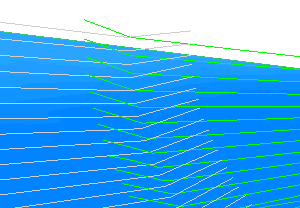

- Arco — Cuando se selecciona, la cantidad de levantadas varía como un arco circular.

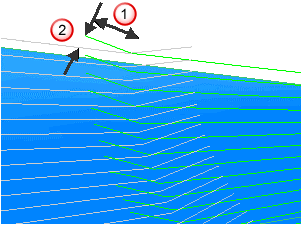

Longitud — Introduzca la longitud de la levantada a lo largo de la dirección del segmento de la trayectoria.
Longitud
Altura
Altura — Introduzca la altura máxima de la levantada.
Inicio de levantada — Si se selecciona, la levantada se aplica al principio de los segmentos de la trayectoria. Si algunos de los segmentos de la trayectoria están seleccionados, la levantada se limita a esos segmentos. Si no hay segmentos seleccionados, la levantada se aplica a todos los segmentos de la trayectoria.
Final de levantada — Si se selecciona, la levantada se aplica al final de los segmentos de la trayectoria. Si algunos de los segmentos de la trayectoria están seleccionados, la levantada se limita a esos segmentos. Si no hay segmentos seleccionados, la levantada se aplica a todos los segmentos de la trayectoria.
