La orientación Polar es cuando la trayectoria parece una de 3 ejes (el eje de herramienta es el eje Z), sin embargo, utiliza rotaciones alrededor del eje singular de la máquina en lugar de moverse en X e Y.
El mecanizado polar resulta más útil cuando el movimiento de la máquina en X e Y es bastante limitado, pero la máquina herramienta es una máquina Mesa-Mesa, y puede girar la mesa alrededor de Z, lo que soluciona el movimiento limitado en X e Y.
Centro de rotación - un plano de trabajo que define el centro de rotación para el mecanizado polar. El eje Z tiene que estar alineado con el eje de herramienta. Solo se muestran los planos de trabajo que reúnen estos criterios. Si no selecciona un plano de trabajo, PowerMill utiliza el sistema de coordenadas global.
Bloquear - determina si se bloquea el eje X o Y. Uno de ellos tiene que estar bloqueado y se sustituye por un eje de rotación. Frecuentemente, el eje X está bloqueado y el eje de rotación es el eje C.

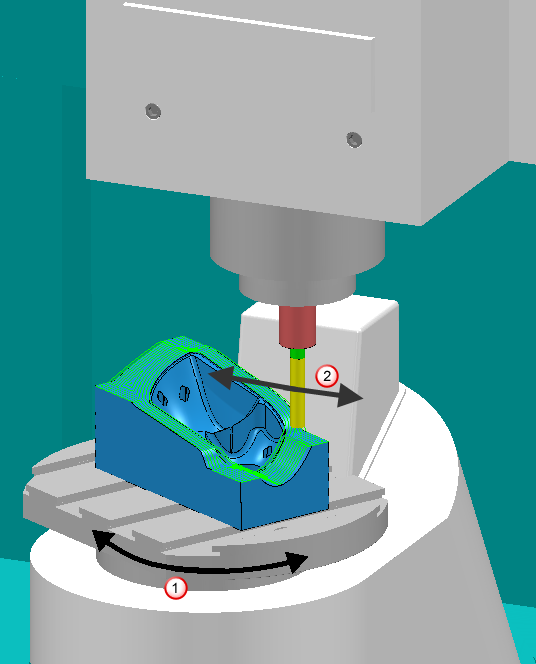

Bloquear el eje X permite que la herramienta se mueva en Y y que la tabla gire.
rotación respecto a C.
movimiento lineal en Y.
Bloquear el eje Y permite que la herramienta se mueva en X y que la tabla gire.
rotación respecto a C.
movimiento lineal en X.
Desfase - El desfase desde el origen del plano de trabajo seleccionado en Centro de rotación. Si el eje X está bloqueado y no se aplica ningún desfase, la herramienta se limita al movimiento a lo largo de X 0. Si aplica un desfase de 20, la herramienta se limita al movimiento a lo largo de X 20.

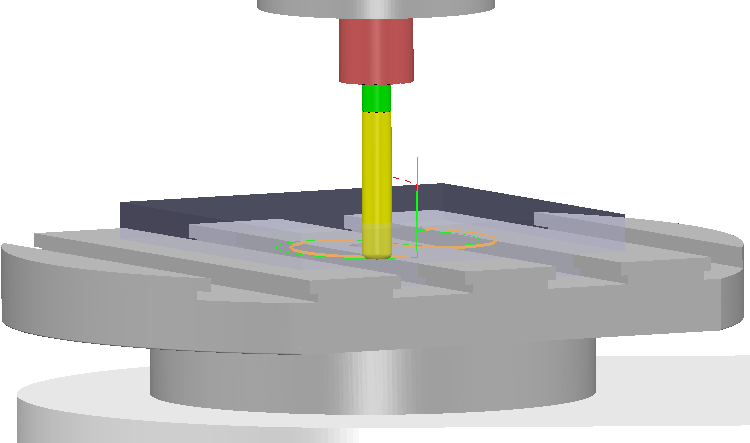

Desfase de 0.
Desfase de 50.

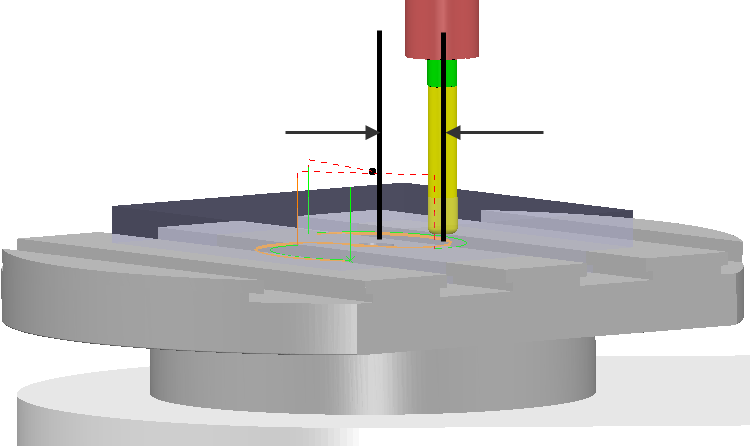

Un desfase proporciona un área nula donde no se puede realizar el mecanizado porque físicamente es imposible que la herramienta entre en esta zona. El área nula se centra en el Centro de rotación y tiene un diámetro del Desfase. Si especifica un desfase, para mecanizar completamente la pieza, debe asegurarse de que su trayectoria no se encuentre dentro del área nula. Si la trayectoria se encuentra dentro de esta área, una parte de la trayectoria no se crea, pero PowerMill aplica los enlaces apropiados.

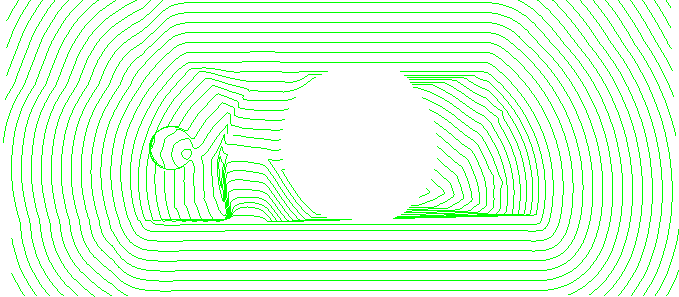

Desfase de 0.

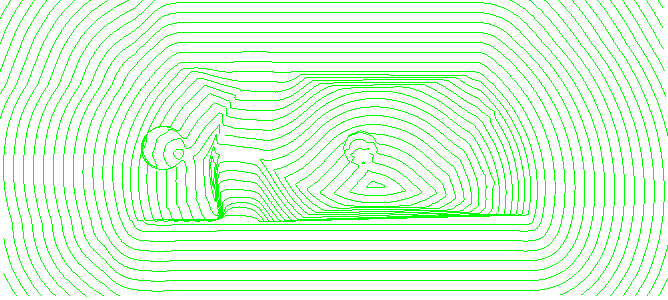

Desfase de 20.
Para evitar este problema, asegúrese de que el Centro de rotación esté al menos a la distancia de Desfase de la trayectoria.
Utilizar ángulo complementario — determina qué solución se utiliza de las dos soluciones de mecanizado polar.

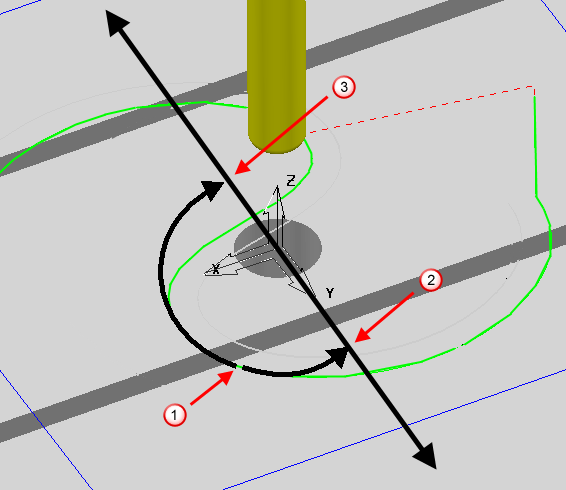

Si la herramienta se mueve en el eje Y y la tabla gira alrededor del eje C, el punto en la trayectoria se mecaniza girando la tabla al punto o . Si es la primera solución, es la solución complementaria.
— abre la página de Movimientos rápidos del cuadro de diálogo de la estrategia, que permite editar las propiedades de los movimientos rápidos.
.
