Ejemplo de reflejar curvas en una línea

En este ejemplo se explica cómo reflejar curvas con un plano de reflexión definido por el usuario con la pestaña de Editor de curvas. Utiliza la opción de Mantener el original para ver fácilmente el efecto de la transformación.

1. Seleccione las curvas que desea reflejar (las curvas seleccionadas aparecen en amarillo).



2. Haga clic en la pestaña de Editor de curvas > panel de Editar > Transformaciones > Reflejar para acceder a la barra de herramientas de Reflejar.
3. Haga clic en , el cursor cambia a .

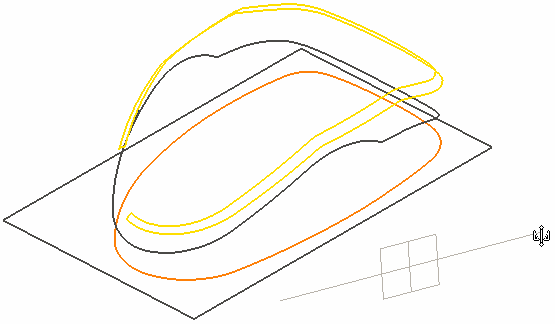

4. Pulse el botón del ratón para mostrar el inicio de la línea de reflexión y arrástrela hasta el punto final de la línea de reflexión.

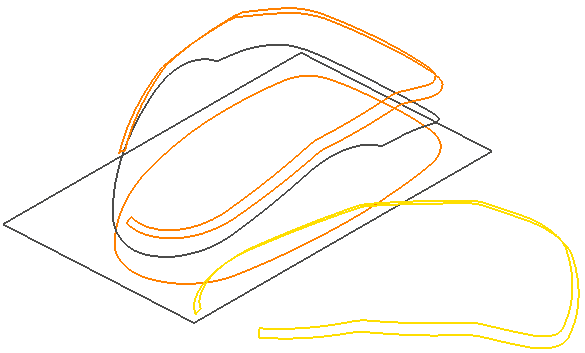

5. Suelte el botón del ratón para definir el plano de reflexión y se reflejan las curvas seleccionadas.



Nota: También es posible reflejar los elementos seleccionados haciendo clic en una sola línea recta. No hay que hacer clic en primero.
