Cómo utilizar las extensiones

Es difícil aplicar la compensación de herramienta a trabajos de mecanizado de 2,5D con movimientos de Entrada en arco horizontal, porque las extensiones solo operan en los movimientos lineales (no los circulares). Es posible añadir una entrada Recta, antes de la Entrada, en la que la compensación de herramienta puede aplicarse.

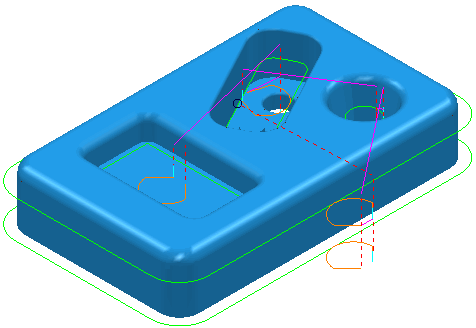

Utilizaremos el ejemplo de pockets.tri, que tiene una trayectoria en Z constante con una herramienta plana de 10 mm.

1. Haga clic en la pestaña de Inicio > panel de Configuración > Conexiones de trayectoria para visualizar el cuadro de diálogo de Conexiones de trayectoria.
2. Seleccione la pestaña de Entradas.
3. Introduzca:
   1. una 1ª opción de Arco horizontal.
   2. un Ángulo de 90.
   3. un Radio de 10.
   4. haga clic en el botón de Salida igual que entrada.
4. En Extensión de entrada seleccione Recta e introduzca:
   1. una Distancia de 10.
   2. un Ángulo de 90.
5. En la pestaña de Salidas, en Extensión de salida seleccione Recta e introduzca:
   1. una Distancia de 10.
   2. un Ángulo de 90.
6. Haga clic en Aplicar o Aceptar.

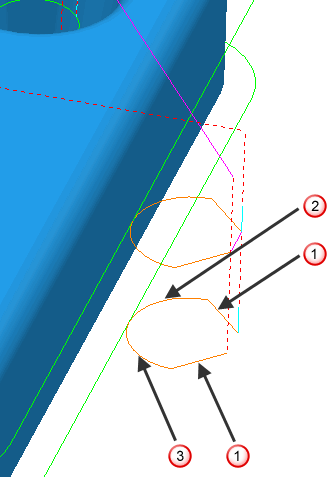

   Detalladamente:



   Extensión

   Entrada

   Salida
