Este ejemplo muestra cómo medir la distancia XY entre dos puntos de un modelo. Se utiliza el modelo chainsaw.ige en la carpeta de Ejemplos.
Preparación para medir
- Haga clic en la pestaña de Inicio > panel de Utilidades > Medir para mostrar el cuadro de diálogo de Medir.
- Haga clic en un botón en el área de Medir geometría para mostrar la pestaña de Herramientas de medición.
- Haga clic en la pestaña de Herramientas de medición > panel de Proyección> Proyección de plano.
Selección de los puntos:

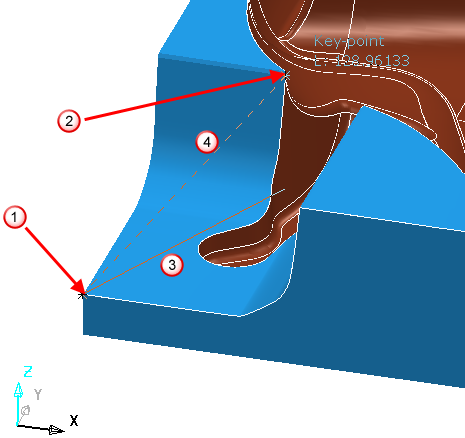

En el área gráfica, haga clic en los dos puntos
y
.
Puede ver:
El componente XY de la línea entre los dos puntos seleccionados.
La línea entre los dos puntos seleccionados.

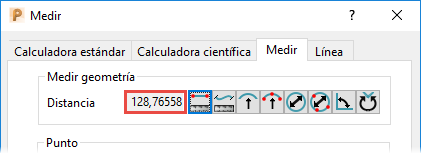

Al seleccionar los puntos, se abre el cuadro de diálogo de Medir con la distancia XY mostrada en el campo de Distancia.
Si se muestra la línea en el plano ZX o YZ, se está utilizando el plano de trabajo principal erróneo. Para cambiar el plano de trabajo principal, en la barra de herramientas de Información, seleccione
.
