Puede crear dibujos de detalle de tablas de agujeros a partir de un ensamblaje automáticamente. Puede crear tablas de agujeros para un diseño de base del molde similar al siguiente:
- Haga clic en la pestaña de Dibujo > panel de Dibujo > Dibujos de componentes. Se abre el cuadro de diálogo de Dibujo de componente.
- Configure las opciones del cuadro de diálogo como desee.
- Haga clic en el botón de Aceptar.

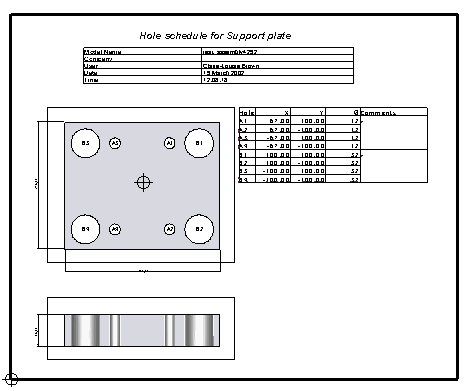

Se crea un dibujo por cada placa del ensamblaje, que contiene:
- Dos vistas de la placa: superior y lateral
- Las dimensiones de la placa (únicamente en moldes)
- Una tabla de agujero y etiquetas
Puede personalizar los dibujos con el modelo de plantilla de nombre component_drawing_template.psmodel.
