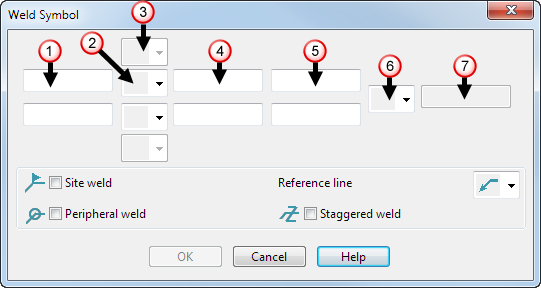

Cuadro de diálogo de Símbolo de soldadura

Construya el símbolo de soldadura utilizando las opciones del cuadro de diálogo.

— Introduzca una dimensión de sección transversal de soldadura.

— En la lista, seleccione un símbolo elemental:

Ninguno Acampanado de borde Tope recto V individual Bisel individual U individual

J individual Abombada Empalme Recta Punto De juntas

— En la lista, seleccione un símbolo suplementario. Esta opción únicamente está disponible cuando selecciona un símbolo elemental.

Ninguno Plano Convexo Cóncavo

— Introduzca el número de elementos.

— Introduzca la longitud de los elementos.

— En la lista, seleccione una marca final.

Ninguno Marca final

— Introduzca una clase y un proceso de soldadura. Este campo únicamente está disponible cuando selecciona una marca final.

Soldadura local — Active esta opción para añadir un símbolo de soldadura local al globo.

Soldadura periférica — Active esta opción para añadir un símbolo de soldadura periférica al globo.

Soldadura escalonada — Active esta opción para añadir un símbolo de soldadura escalonada al globo.

Línea de referencia — Active una opción de línea de referencia de la lista:

Ninguno Superior Inferior

Aceptar — Crea el símbolo de soldadura y cierra el cuadro de diálogo.
