Utilice la pestaña de Ensamblaje > panel de Componente > opción de Añadir un componente avanzado para añadir componentes con adjuntos axiales, como pasadores de expulsión, pernos y tornillos. Las opciones avanzadas permiten administrar los componentes axiales (por ejemplo para insertar componentes subordinados axiales dentro de agujeros en componentes maestros) mediante la búsqueda de adjuntos de plano-eje en el subordinado axial, como el centro de la cabeza de un tornillo o de un pasador de expulsión.
En este ejemplo se ve cómo se inserta un componente de «tornillo» axial como subordinado dentro de un agujero en el componente maestro de abajo:
- Haga clic en la pestaña de Ensamblaje > panel de Componente > opción de Añadir un componente avanzado para abrir el cuadro de diálogo de Añadir un componente.
- Utilice el cuadro de diálogo de Añadir un componente para seleccionar el componente axial que va a añadir al modelo.

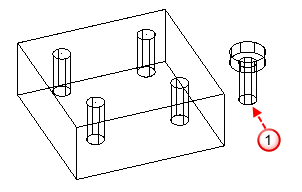

El componente de «tornillo» seleccionado
se añade fuera del cuadro delimitador de los componentes existentes del ensamblaje, como el subordinado:
y se despliega la barra de herramientas de Insertar un componente axial.

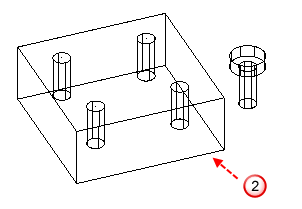

- Seleccione un componente existente
para configurarlo como maestro:

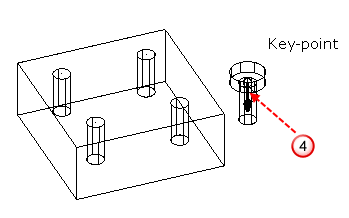

- Sitúe el cursor sobre el componente subordinado para ver sus adjuntos válidos, por ejemplo
:
Solo están visibles los adjuntos combinados, en los que coinciden los adjuntos de plano y eje.

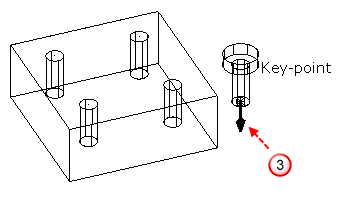

- Haga clic en el adjunto deseado del componente subordinado, por ejemplo
:
El componente subordinado se adjunta al cursor.
- Sitúe el cursor sobre el componente maestro para visualizar adjuntos válidos:
Por defecto, hay dos tipos de adjuntos visibles; los adjuntos de plano y los adjuntos combinados, por ejemplo agujeros del componente maestro en los que se puede insertar el componente subordinado.
- Para añadir el componente subordinado, haga clic en un adjunto del componente maestro:
- Haga clic en un adjunto de plano para seleccionar el plano en el que se adjunta el componente subordinado. Vuelva a hacer clic para posicionar el componente subordinado en el plano. Esto crea una relación de plano-a-plano.
- Haga clic en un adjunto combinado para posicionar el componente subordinado directamente sobre el componente maestro. Por ejemplo, inserte el componente de «tornillo» subordinado dentro de un agujero en el componente maestro:
Esto crea una relación de línea-a-línea y una de plano-a-plano.
- Si lo desea, utilice la barra de herramientas de Insertar un componente axial para cambiar la elección y la alineación de los componentes y los adjuntos.
- Cierre la barra de herramientas para acabar de insertar componentes axiales.
